AIOTEC边缘计算网关 产品配置使用说明
本文档详细介绍了AIOTEC边缘计算网关的安装、配置及各功能模块的使用方法，帮助用户快速上手并充分利用产品功能。
产品型号：AIOTEC边缘计算网关 系统版本：v1.1.20260615 文档日期：2026年6月 适用对象：系统集成工程师、运维人员
目录
  1. 产品概述
  2. 快速入门
  3. 系统架构
  4. 网络管理
    1. 网络配置
    2. DHCP配置
    3. OpenVPN
    4. zigbee网络
  5. 采集管理
    1. 采集配置
    2. 分屏展示
  6. 历史记录
  7. AI管理
  8. 数据应用
  9. 规则引擎
  10. 函数计算
  11. 用户管理
  12. 组态管理
  13. 系统管理
    1. 系统信息
    2. 时间配置
    3. 系统配置
    4. 系统白名单
    5. 系统日志
    6. PING测试
  14. 常见问题
  15. 术语表

1. 产品概述

1.1 产品简介

AIOTEC边缘计算网关系统是一款面向工业物联网（IIoT）场景的智能边缘计算设备，集成了数据采集、协议转换、边缘计算、视频管理、AI推理等多种功能。该网关能够连接各类工业传感器、PLC设备、视频摄像头等终端设备，实现数据的统一采集、本地处理和云端转发，为智慧工厂、智慧园区、智慧城市等场景提供强大的边缘计算能力。

1.2 核心特性

特性 说明
多协议数据采集 支持硬件接口（串口/网口等工业协议）、ONVIF、GB28181等多种协议，统一接入不同类型设备
边缘计算 内置规则引擎和函数计算能力，支持数据在边缘侧进行实时处理、过滤和告警联动
视频管理 支持视频分屏展示、AI视频分析、报警事件联动等功能
数据转发 支持HTTP转发、MQTT转发、私有云服务等多种数据上云方式
组态管理 可视化组态界面，支持自定义监控画面部署和预览
AI推理 支持AI模型部署，实现边缘侧智能识别（如安全帽检测、车辆检测等）
系统安全 支持IP白名单、用户权限管理、系统日志审计等安全机制

1.3 产品基本信息

产品名称
AIOTEC边缘计算网关
系统版本
1.1.20260615
Web管理地址
http://192.168.0.100/web/homePage
默认用户名
admin
默认密码
admin123
默认时区
UTC+08:00（北京时间）
安全警告

首次登录后，请立即修改默认密码，避免使用出厂默认密码 admin123，以防未经授权的访问。

2. 快速入门

2.1 硬件连接

在开始配置之前，请确保网关设备已正确连接并上电。

  1. 将网关设备的电源线连接到稳定的电源插座（确保电压符合设备要求）
  2. 使用网线将网关的LAN口与交换机或路由器连接
  3. 将需要采集的传感器、PLC等设备通过对应接口（串口/网口）连接到网关
  4. 如需视频采集，将网络摄像头通过网线连接到同一交换机
  5. 观察网关前面板指示灯，确认电源灯和网口灯正常亮起
提示

确保您的电脑与网关设备处于同一局域网网段（默认为192.168.0.x），否则无法访问管理界面。

2.2 访问管理界面

  1. 打开浏览器（推荐使用Chrome、Edge或Firefox最新版本）
  2. 在地址栏输入网关管理地址：http://192.168.0.100/web/homePage
  3. 等待页面加载，系统将显示登录界面
  4. 在登录界面输入用户名 admin 和密码 admin123
  5. 点击"登录"按钮，进入系统主页面

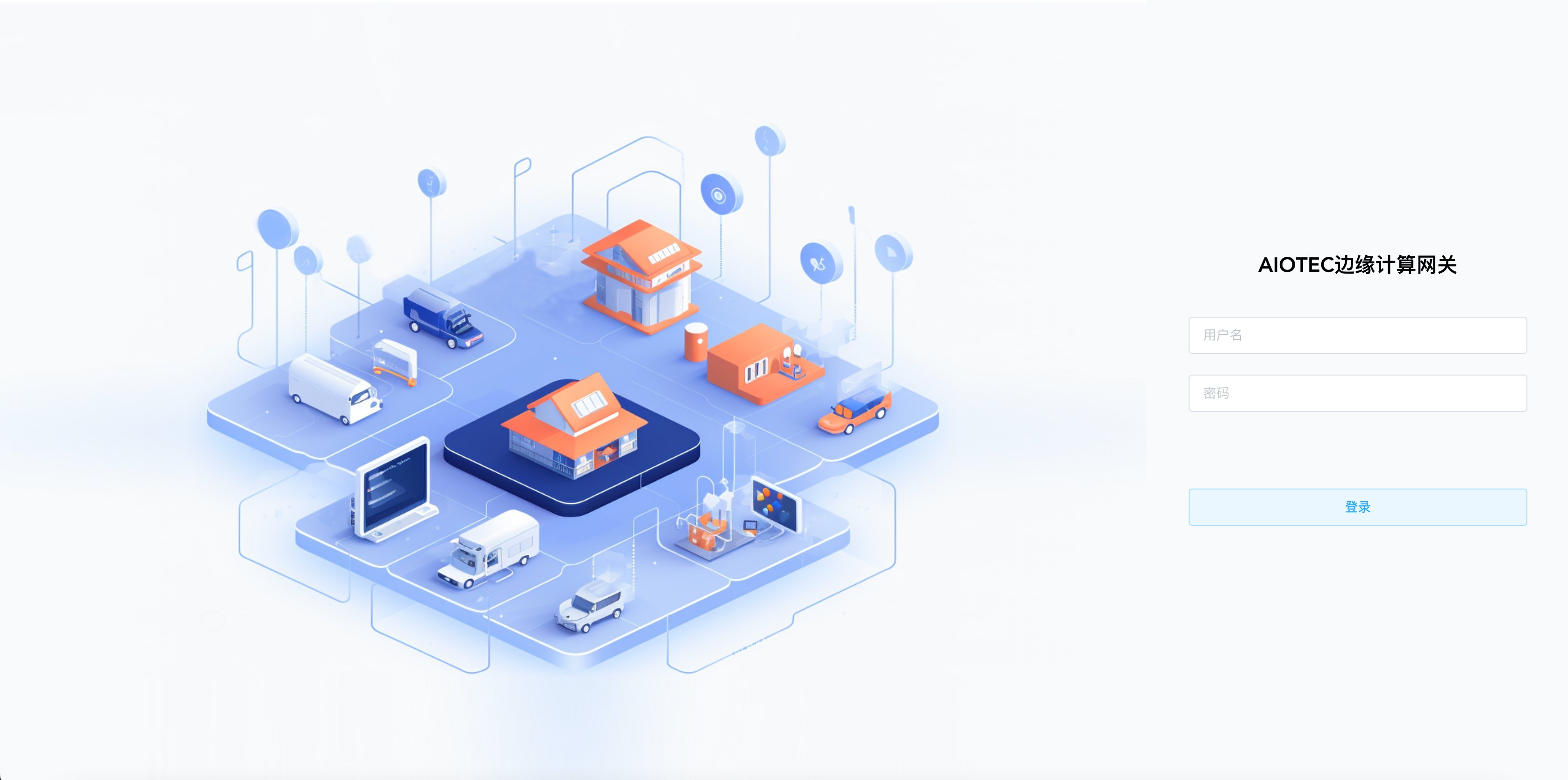

登录页
图 2-1 AIOTEC边缘计算网关系统登录页
说明

如果无法访问该地址，请检查：1) 网线是否连接正常；2) 电脑IP是否与网关在同一网段；3) 浏览器是否阻止了访问。可通过命令行执行 ping 192.168.0.100 测试网络连通性。

2.3 首次登录后的建议操作

  1. 修改密码：进入"用户管理"模块，修改admin用户密码
  2. 配置时间：进入"系统管理 > 时间配置"，确保系统时间准确
  3. 查看授权：进入"系统管理 > 系统信息"，查看剩余授权天数，及时续期
  4. 配置白名单：进入"系统管理 > 系统白名单"，设置允许访问的IP范围
  5. 添加数据源：进入"采集管理 > 采集配置"，添加需要采集的设备数据源

2.4 界面布局说明

登录成功后，系统主页面采用左侧导航栏 + 右侧内容区的布局方式：

区域 说明
顶部导航栏 显示系统名称、版本信息，可能包含用户信息及退出按钮
左侧菜单栏 包含所有功能模块的导航入口，支持展开/折叠子菜单
右侧内容区 显示当前选中模块的功能页面，包含配置表单、数据表格、操作按钮等

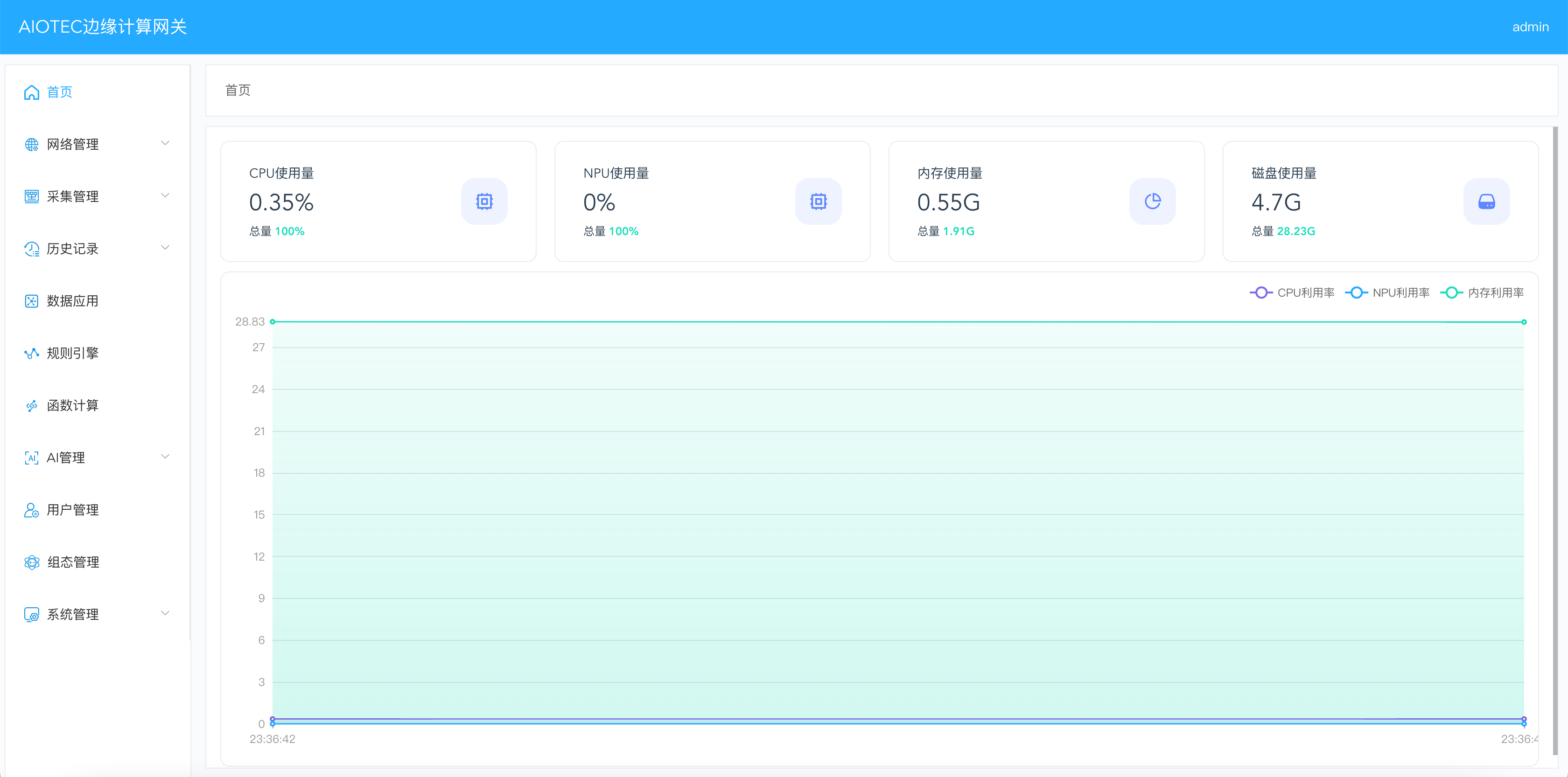

首页
图 2-4 系统首页

3. 系统架构

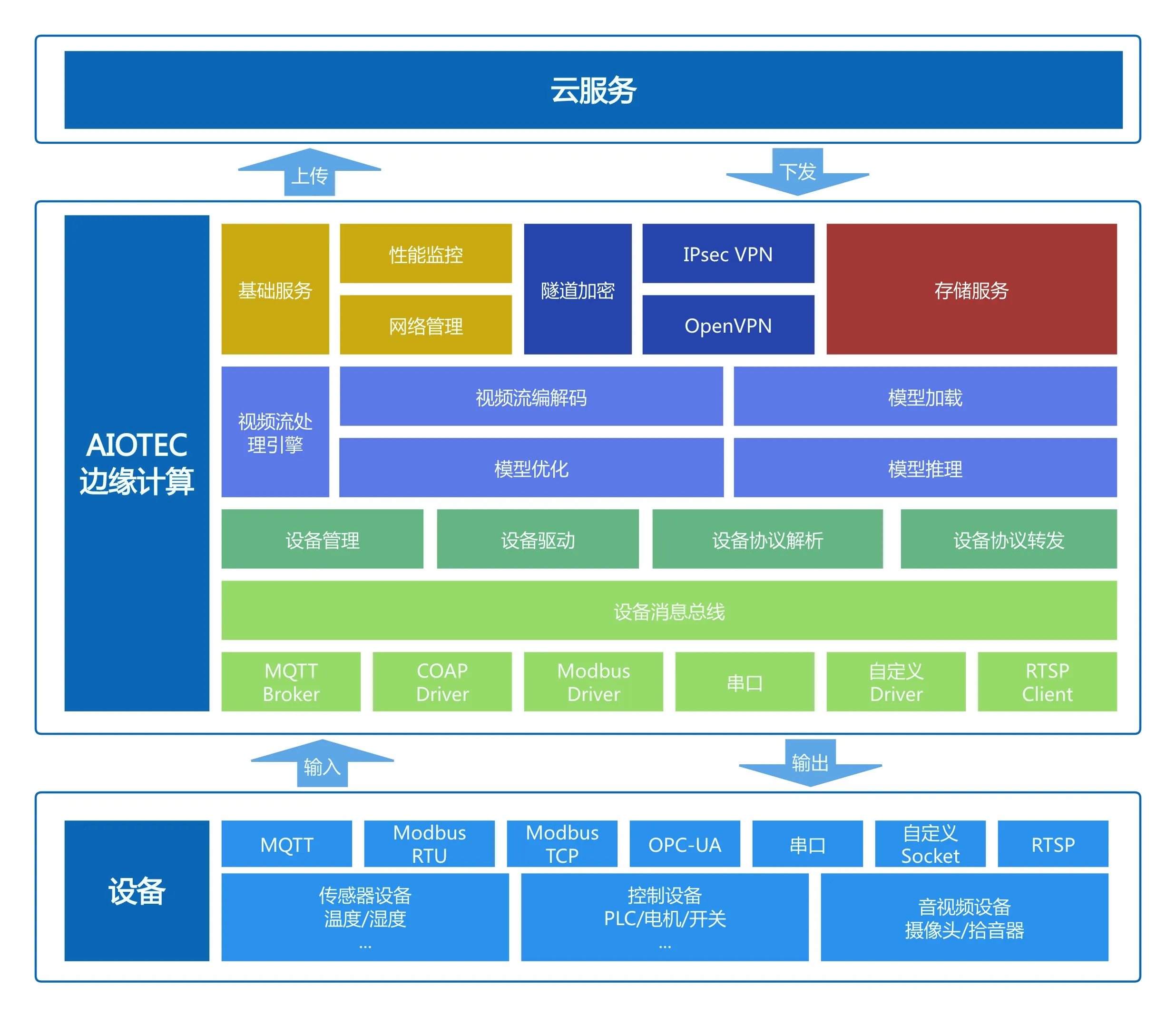

3.1 整体架构图

下图展示了AIOTEC边缘计算网关的整体系统架构，包括数据采集层、边缘处理层和应用服务层三个核心层次。

AIOTEC系统架构图
图 3-1 AIOTEC系统架构图

3.2 数据流向说明

  1. 数据采集：网关通过硬件接口（串口/网口）、ONVIF协议或GB28181协议从终端设备采集数据
  2. 数据解析：采集到的原始数据经过解析和格式转换，统一为标准数据格式
  3. 边缘处理：数据经过规则引擎过滤、函数计算处理或AI模型推理，实现本地智能决策
  4. 数据转发：处理后的数据通过HTTP、MQTT或私有云服务协议转发至云端平台
  5. 可视化展示：通过组态管理和视频分屏展示，实现本地实时监控

3.3 数据采集配置流程图

下图展示了从添加数据源到数据成功上报的完整配置流程。

graph LR A[开始配置] --> B[登录系统] B --> C[进入采集配置] C --> D{选择协议类型} D -->|硬件接口| E[配置串口/网口参数] D -->|ONVIF| F[配置摄像头IP和凭证] D -->|GB28181| G[配置SIP服务器参数] E --> H[添加属性点
标识符/地址/数据类型] F --> I[添加通道
通道名称/编号] G --> I H --> J[启用数据源] I --> J J --> K[配置数据应用
HTTP/MQTT转发] K --> L[测试数据上报] L --> M{数据正常?} M -->|是| N[配置完成] M -->|否| O[排查问题
检查参数/网络] O --> C style A fill:#c8e6c9,stroke:#4caf50 style N fill:#c8e6c9,stroke:#4caf50 style O fill:#ffcdd2,stroke:#f44336

4. 网络管理

网络管理模块用于配置网关设备的网络参数，包括网络接口配置、DHCP服务、OpenVPN虚拟专网和Zigbee无线网络。该模块位于左侧导航栏的"网络管理"菜单下，包含四个子页面：网络配置、DHCP配置、OpenVPN、zigbee网络。

4.1 网络配置

网络配置页面以卡片形式展示当前设备的所有网络接口信息。点击某个网卡卡片可进入该接口的详细编辑页面。

4.1.1 网络接口列表

页面展示以下网络接口（根据硬件配置不同存在不同差异）：

接口名称 类型 IP地址 子网掩码 网关地址 备注
eth0 有线以太网 192.168.0.100 255.255.255.0 -- 网口1
eth1 有线以太网 172.17.0.1 255.255.255.0 -- 网口2
wlan0 无线网卡（WiFi） 192.168.10.1 255.255.255.0 -- 2.4G
wlan1 无线网卡（WiFi） 192.168.11.1 255.255.255.0 -- 5G
wwan0 无线网卡（4/5G） 192.168.88.33 255.255.255.0 192.168.88.1 蜂窝网络
提示

显示为 -- 表示该接口尚未配置或未连接。wlan0无线网卡需要连接WiFi后才会显示IP地址。

网络配置
图 4-1-1 网络配置

4.1.2 编辑网络接口

点击网卡卡片（如eth0）进入编辑页面，可配置以下参数：

配置项 说明 示例值
MAC 地址 网卡的物理地址（只读，不可修改） 自动显示
网络类型 IP地址获取方式，可选"静态地址"或"DHCP" 静态地址
IP地址 设置网卡的静态IP地址 192.168.10.10
子网掩码 设置子网掩码 255.255.255.0
网关地址 设置默认网关地址 192.168.10.1
默认网关 勾选"设为默认网关"将该接口设为系统默认网关 勾选/不勾选
是否NAT 是否启用网络地址转换（NAT），启用则通过该接口上网 勾选/不勾选
DNS服务器1 首选DNS服务器地址 114.114.114.114
DNS服务器2 备用DNS服务器地址 8.8.8.8
是否无线AP 启用作为服务端对外提供wifi，不启用则作为客户端接入无线网络（无线网卡） 勾选/不勾选
无线网络名称 输入wifi名称（无线网卡） AITOEC（自定义）
无线网络密码 输入wifi密码（无线网卡） 大于8位数

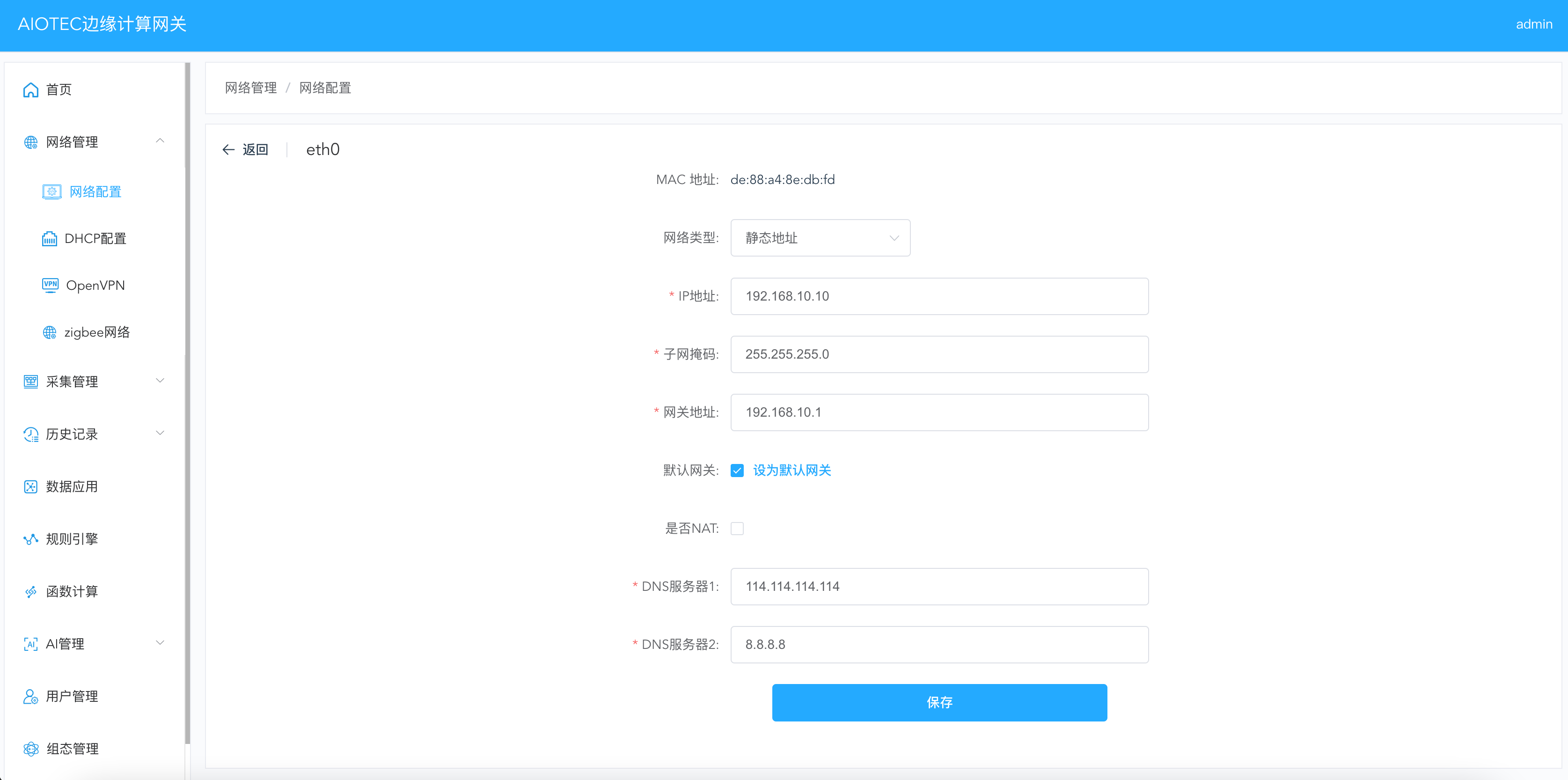

配置IP地址
图 4-1-2 配置IP地址

操作步骤

  1. 在左侧导航栏点击 网络管理 → 网络配置
  2. 点击需要配置的网卡卡片（如 eth0）
  3. 修改相关网络参数
  4. 点击 【保存】 按钮应用配置
警告

修改主网卡（eth0）的IP地址后，浏览器中的访问地址也会随之改变。请确保记录新地址，否则可能无法继续访问管理界面。建议通过其他网络接口进行管理。

4.2 DHCP配置

DHCP配置页面用于将网关配置为DHCP服务器，为局域网内的设备自动分配IP地址。

4.2.1 配置参数

配置项 说明 示例值
DHCP服务状态 启用或停用DHCP服务（单选：启用/停用） 停用
绑定接口 选择DHCP服务绑定的网络接口 wan0
起始IP地址 DHCP地址池的起始IP 192.168.99.2
结束IP地址 DHCP地址池的结束IP 192.168.99.254
子网掩码 分配给客户端的子网掩码 255.255.255.0
网关 分配给客户端的默认网关 192.168.99.1
首选DNS服务器1 分配给客户端的DNS服务器 114.114.114.114
首选DNS服务器2 分配给客户端的备用DNS服务器 8.8.8.8
租期 DHCP地址租约时间（单位：分钟） 1200
静态IP分配列表 为特定MAC地址绑定固定IP（点击"添加"按钮配置） 可添加多条

操作步骤

  1. 在左侧导航栏点击 网络管理 → DHCP配置
  2. 将"DHCP服务状态"设为 启用
  3. 选择绑定的网络接口
  4. 配置IP地址池范围（起始IP和结束IP）
  5. 设置子网掩码、网关和DNS服务器
  6. 设置租期时间（默认1200分钟）
  7. 如需绑定静态IP，点击 【添加】 按钮添加MAC-IP映射
  8. 点击 【保存配置】 应用设置
注意

启用DHCP服务前，请确保绑定接口的IP地址已正确配置，且地址池范围不要与网关自身IP冲突。

配置DHCP服务
图 4-2-1 配置DHCP服务

4.3 OpenVPN

OpenVPN配置页面用于将网关作为VPN客户端连接到远程VPN服务器，实现安全的远程访问。

4.3.1 参数配置

配置项 说明 示例值
启用 是否启用OpenVPN连接（是/否） 否
设备类型 VPN设备角色选择 --
通道协议 VPN隧道协议类型（tun/tap） tun
传输协议 VPN传输层协议（tcp/udp） tcp
服务端口 VPN服务器端口 1400
服务器地址 VPN服务器的域名或IP地址 填写VPN服务器地址
用户名 VPN连接的用户名 填写用户名
密码 VPN连接的密码 填写密码
最大传输单位 MTU值，控制数据包大小 1500
加密算法 VPN加密算法（如AES-256-CBC） AES-256-CBC
LZO压缩 是否启用LZO数据压缩（开启/关闭） 开启
CA证书 上传VPN的CA证书文件 点击上传

操作步骤

  1. 在左侧导航栏点击 网络管理 → OpenVPN
  2. 将"启用"设为 是
  3. 配置通道协议（tun）和传输协议（tcp/udp）
  4. 填写VPN服务器地址和端口
  5. 输入VPN用户名和密码
  6. 设置加密算法和LZO压缩
  7. 上传CA证书文件
  8. 点击 【保存】 应用配置
提示

OpenVPN配置需要由网络管理员提供VPN服务器地址、用户名、密码和CA证书等信息。请确保VPN服务器可达且端口未被防火墙阻挡。

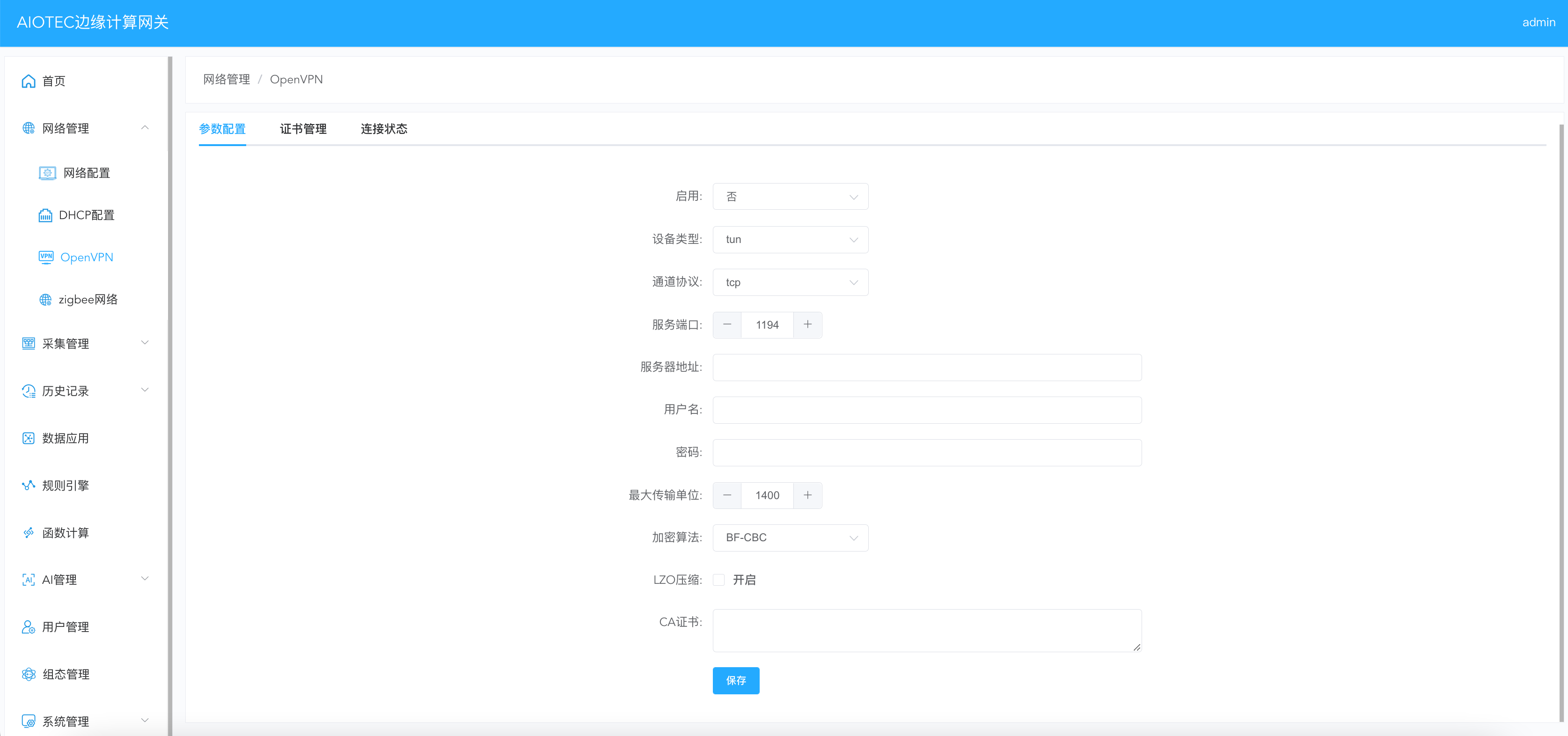

配置openVPN
图 4-3-1 配置openVPN

4.4 Zigbee网络

Zigbee网络配置页面用于配置网关的Zigbee无线通信参数，实现与Zigbee终端设备的组网和数据通信。

4.4.1 配置参数

配置项 说明
网络号 Zigbee网络的PAN ID（个人区域网络标识符），用于区分不同的Zigbee网络
通道号 Zigbee通信通道号（11~26通道可选）
状态 Zigbee网络的启用状态（启用/禁用）

操作步骤

  1. 在左侧导航栏点击 网络管理 → zigbee网络
  2. 设置Zigbee网络号（PAN ID）
  3. 选择通信通道号
  4. 将状态设为 启用
  5. 点击 【保存】 应用配置
提示

Zigbee功能需要硬件支持。确保网关设备已安装Zigbee协调器模块。网络号和通道号需要与Zigbee终端设备的配置一致才能正常通信。（企业版支持石油石化通讯协议）

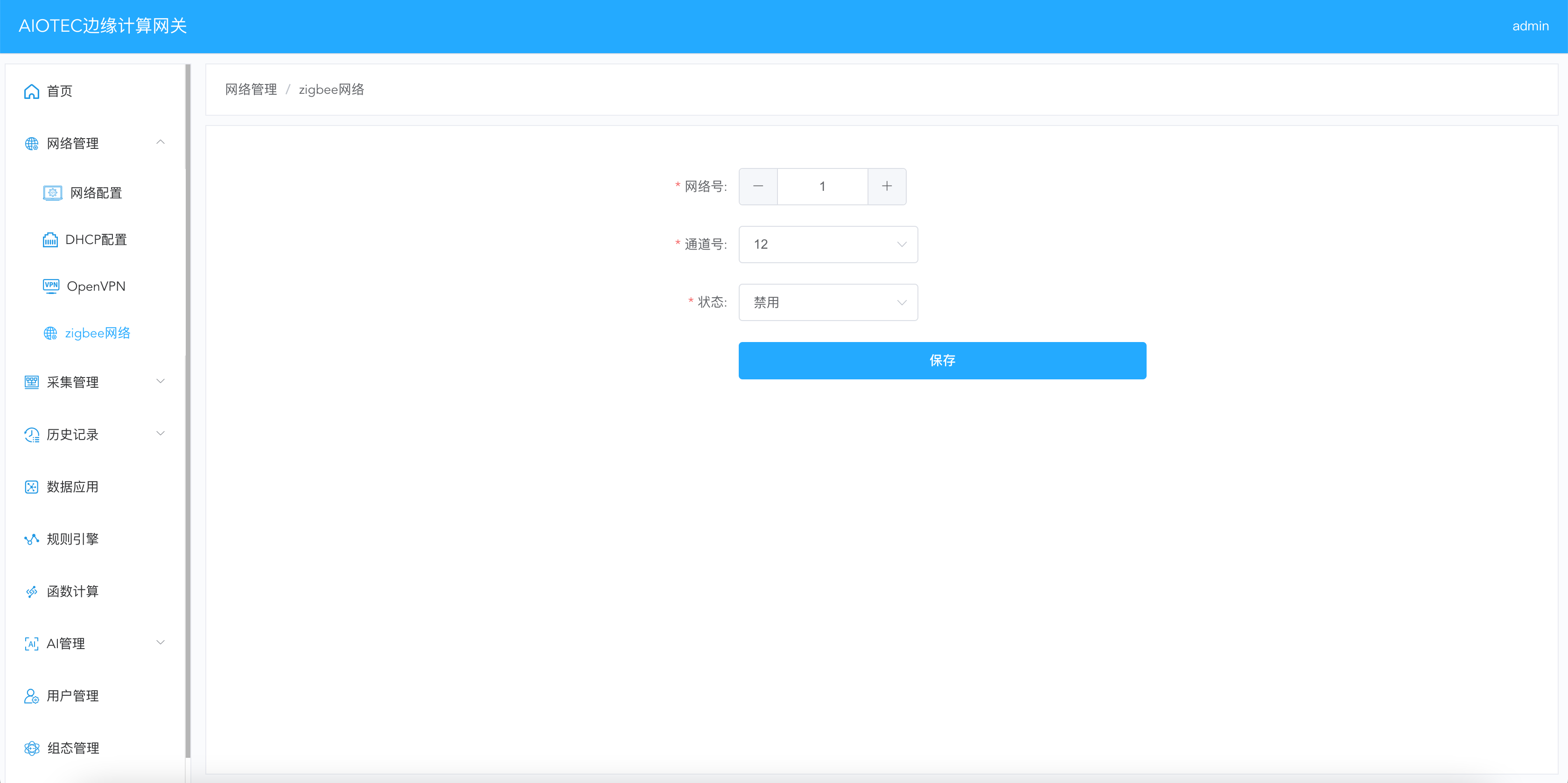

配置zigbee
图 4-3-1 配置Zigbee通讯

5. 采集管理

采集管理是AIOTEC边缘计算网关的核心功能模块，负责管理和配置所有数据源的采集参数。该模块包含两个子模块：采集配置和分屏展示。

模块说明

采集管理是整个系统的数据入口，所有后续的数据处理、转发、AI分析等功能都依赖于采集管理中正确配置的数据源。请务必确保数据源配置准确。

5.1 采集配置

采集配置页面用于添加、编辑和管理数据源。页面分为上下两部分：上半部分为"数据源列表"，下半部分为"属性列表"。

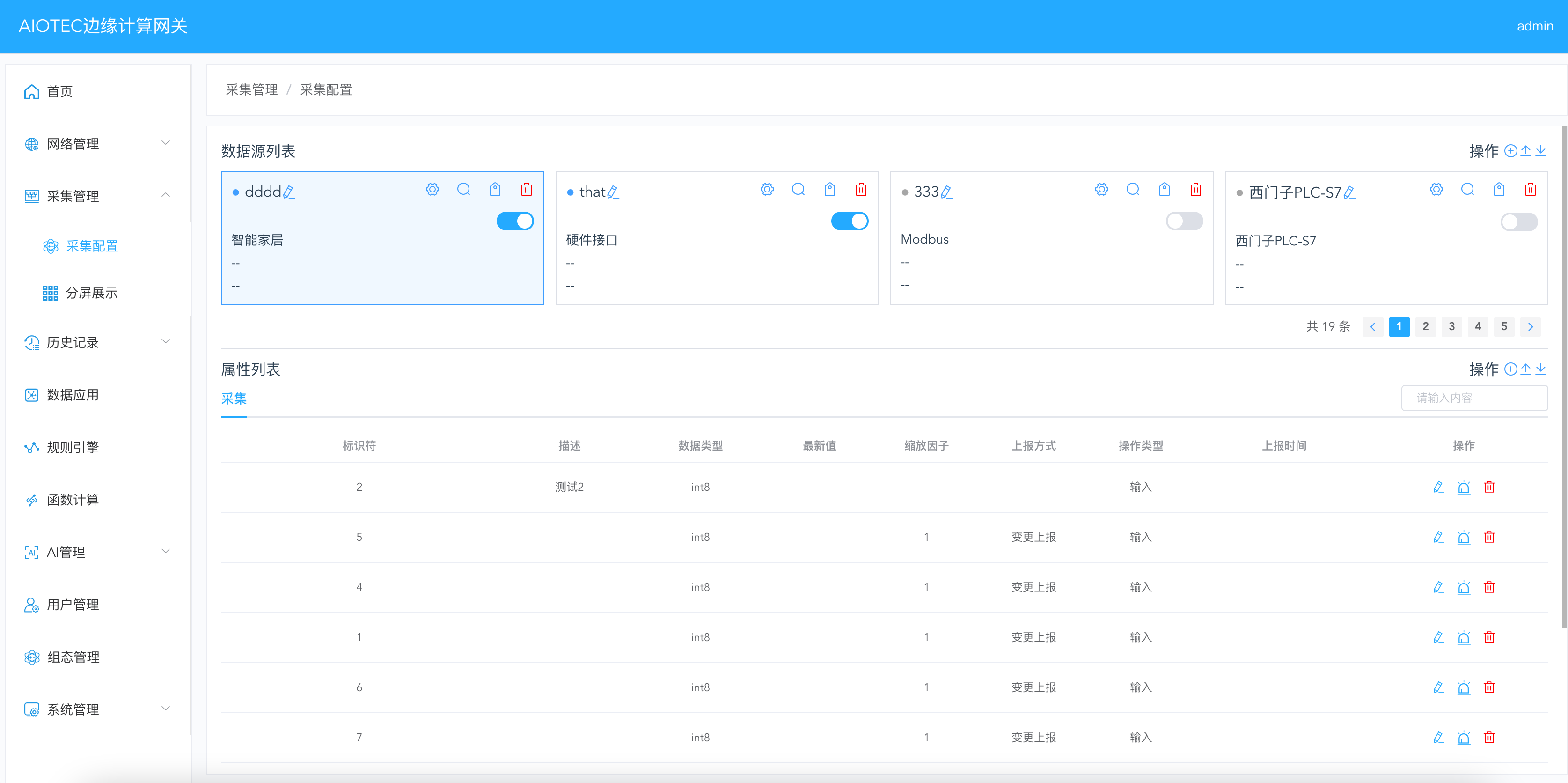

采集配置
图 5-1 采集配置页

5.1.1 数据源列表

数据源列表以卡片形式展示所有已配置的数据源。每个数据源卡片包含以下信息：

字段 说明 示例值
名称 数据源的自定义名称，用于标识和区分不同设备 温度传感器_01、摄像头_大门
协议类型 数据源使用的通信协议，支持多种类型 Onvif / GB28181 / Modbus / 硬件接口 / 智能家居 / 油田 zigbee / 西门子PLC-S7 / OPC UA
启用开关 控制该数据源是否启用数据采集。关闭后该数据源将停止采集 开启（绿色）/ 关闭（灰色）
操作按钮 对该数据源进行管理的操作按钮 编辑 / 设置 / 查看 / 删除

协议类型说明

协议类型 适用场景 说明
Onvif 网络摄像头（IP Camera） 基于ONVIF标准的网络视频设备，支持视频流获取和PTZ控制
GB28181 国标视频监控设备 符合国标GB/T 28181标准的视频监控设备，常用于安防监控系统
硬件接口 工业传感器、PLC、仪表等 硬件自身的GPIO接口、串口，进行控制和采集
Modbus 工业传感器、PLC、仪表等 支持tcp协议、rtu协议，服务端模式、客户端模式，进行控制和采集
油田 Zigbee 石油石化行业 zigbee协议 符合石油石化行业zigbee通讯标准（企业版支持）
西门子PLC-S7 工业控制与采集 西门子PLC-S7数据采集及控制，其他型号可联系我们进行适配
OPC UA 工业控制与采集 基于OPC UA标准协议开发

操作按钮说明

按钮 功能
编辑 修改数据源的基本配置信息（名称、连接参数等）
设置 配置数据源的详细参数（如采集频率、超时设置等）
查看 查看数据源的当前状态和实时数据（只读模式）
删除 删除该数据源及其所有配置（需二次确认）

5.1.2 添加数据源

按照以下步骤添加新的数据源：

  1. 在采集配置页面，点击"添加数据源"按钮（通常位于数据源列表上方或右上角）
  2. 在弹出的对话框中，选择协议类型（Onvif / GB28181 / Modbus / 硬件接口 / 智能家居 / 油田 zigbee / 西门子PLC-S7 / OPC UA）
  3. 根据所选协议类型，填写相应的配置参数（详见下方各协议配置说明）
  4. 点击"确定"或"保存"按钮，完成数据源添加
  5. 新添加的数据源将出现在数据源列表中，默认为禁用状态
  6. 配置好属性后，打开启用开关以开始数据采集

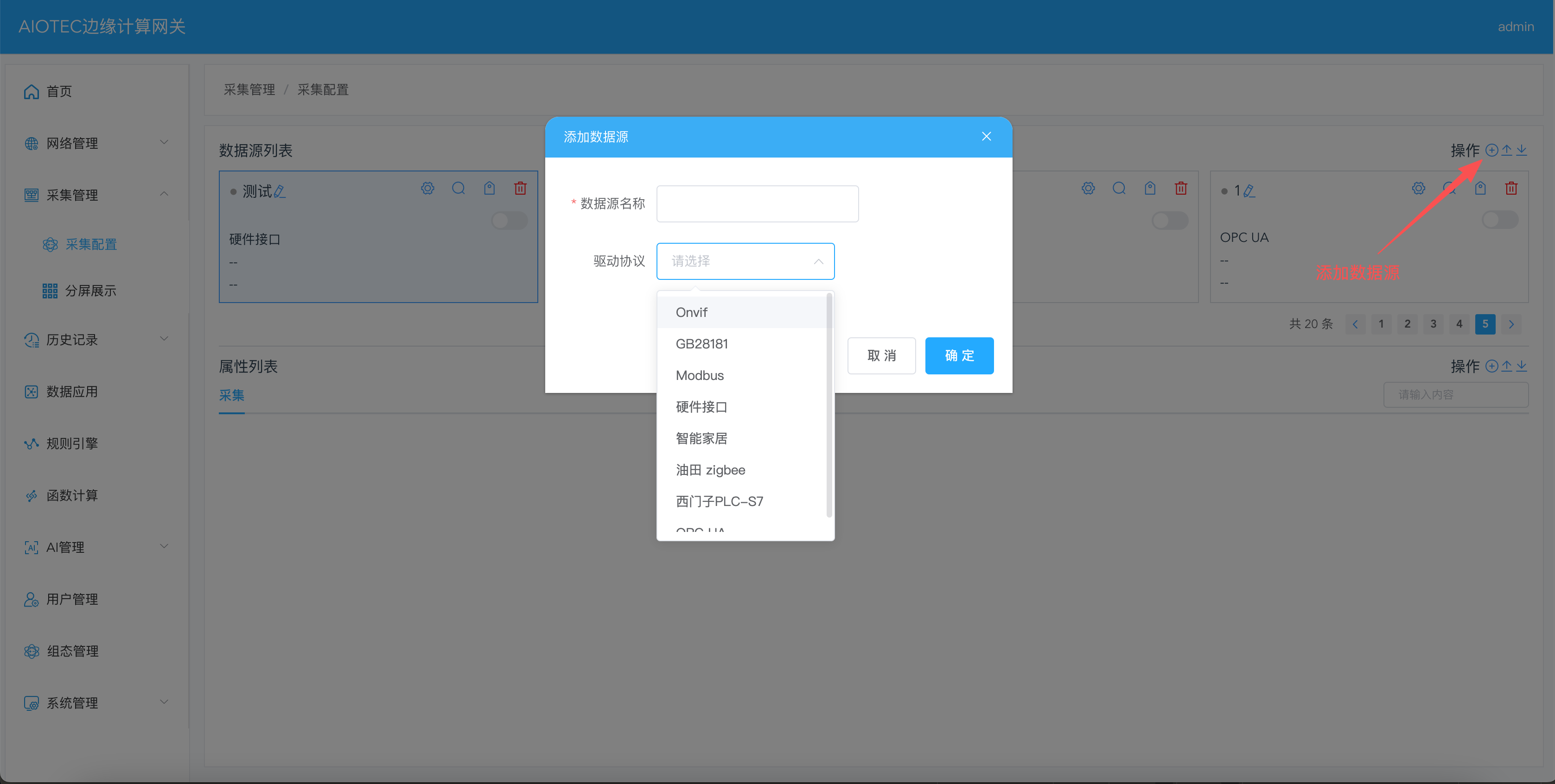

添加数据源
图 5-1-2 添加数据源

硬件接口数据源配置参数

参数 说明 示例值
数据源名称 自定义名称，便于识别 PLC_车间A
连接方式 串口或网口 网口（TCP）/ 串口（RTU）
设备地址 设备的IP地址或串口号 192.168.0.19 / COM1
端口号 通信端口号（网口模式） 502（Modbus TCP默认）
从站地址 Modbus从站编号 1
采集周期 数据采集的时间间隔 1000ms
超时时间 通信超时时间 3000ms

ONVIF数据源配置参数

参数 说明 示例值
数据源名称 自定义名称 摄像头_大门入口
设备IP地址 摄像头的IP地址 192.168.0.89
端口号 ONVIF服务端口 80（默认）
用户名 摄像头登录用户名 admin
密码 摄像头登录密码 camera123
媒体流类型 视频流编码格式 H.264 / H.265

GB28181数据源配置参数

参数 说明 示例值
数据源名称 自定义名称 NVR_监控中心
SIP服务器ID SIP服务器编号（20位编码） 34020000002000000001
SIP服务器域 SIP服务器域名 3402000000
SIP服务器地址 SIP服务器IP地址 192.168.0.96
SIP服务器端口 SIP信令端口 5060
密码 SIP认证密码 gb28181pwd

GB28181数据源的配置分为通道参数配置和协议参数配置两步，以下为详细说明。

配置流程

GB28181配置分为两步：首先配置通道参数（本地网关设备参数），然后配置协议参数（上级平台对接参数）。配置完成后还需在摄像机端进行对应的国标配置。

（一）配置通道参数

通道参数配置是用来接收摄像机上报数据的配置，界面如下：

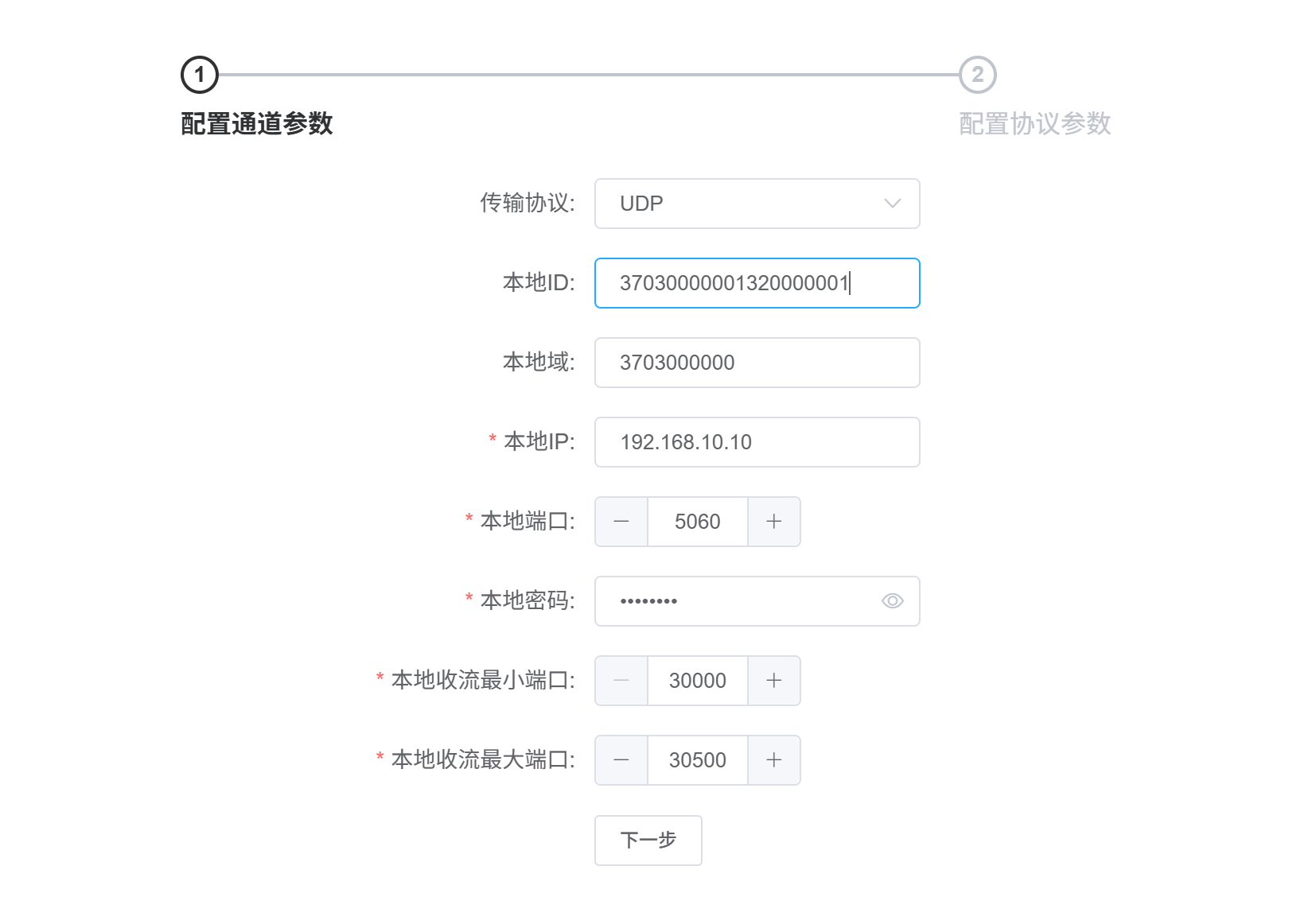

GB28181通道参数配置界面
图 5-1-2(a) GB28181通道参数配置界面（步骤一）

具体参数说明如下：

参数名称 说明 示例值 是否必填
传输协议 选择UDP或TCP，需要和摄像机后台的国标配置协议一致，默认UDP UDP 是
本地ID 填写本地网关设备的国标编号（20位），作为摄像机国标上的服务器ID 37030000001320000001 是
本地域 一般是中心编码和行业编码组成的10位编码 3703000000 是
本地IP 填写本地网关设备IP地址 192.168.10.10 是
本地端口 填写本地网关设备国标通信端口号（默认5060） 5060 是
本地密码 填写摄像机连接通信的密码 ****** 是
本地收流最小端口 接收视频流的端口范围最小值（分配接收视频流最小端口） 30000 是
本地收流最大端口 接收视频流的端口范围最大值（分配接收视频流最大端口） 30500 是
国标编码说明

国标编码由中心编码（8位）、行业编码（2位）、类型编码（3位）、网络标识（1位）和序号（6位）五个段共20位十进制数字组成。即：

系统编码 = 中心编码 + 行业编码 + 类型编码 + 网络标识 + 序号

以下为各编码段的详细说明。

1. 中心编码

中心编码为8位数字，由行政区划代码确定，符合GB/T 2260-2007的要求。其中第7、8位不能为00。

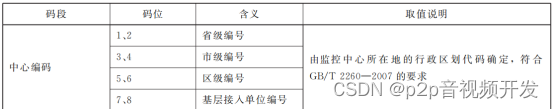

中心编码表
图 5-1-2(b) 中心编码表
码段 码位 含义 取值说明
中心编码 1, 2 省级编号 由监控中心所在地的行政区划代码确定，符合GB/T 2260-2007的要求
3, 4 市级编号 同上
5, 6 区级编号 同上
7, 8 基层接入单位编号 同上（不能为00）

2. 行业编码

行业编码为2位数字（00~99），表示接入的行业类型。以下为行业编码对照表：

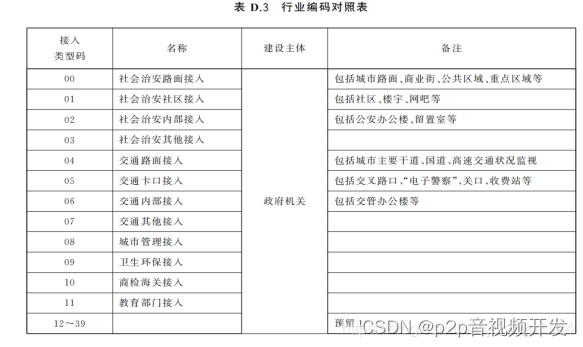

行业编码对照表
图 5-1-2(c) 行业编码对照表（表 D.3）
接入类型码 名称 建设主体 备注
00社会治安路面接入—包括城市路面、商业街、公共区域、重点区域等
01社会治安社区接入—包括社区、楼宇、网吧等
02社会治安内部接入—包括公安办公楼、留置室等
03社会治安其他接入——
04交通路面接入—包括城市主要干道、国道、高速交通状况监视
05交通卡口接入政府机关包括交叉路口、"电子警察"、关口、收费站等
06交通内部接入—包括交管办公楼等
07交通其他接入——
08城市管理接入——
09卫生环保接入——
10商检海关接入——
11教育部门接入——
12~39预留—预留

行业编码续表如下：

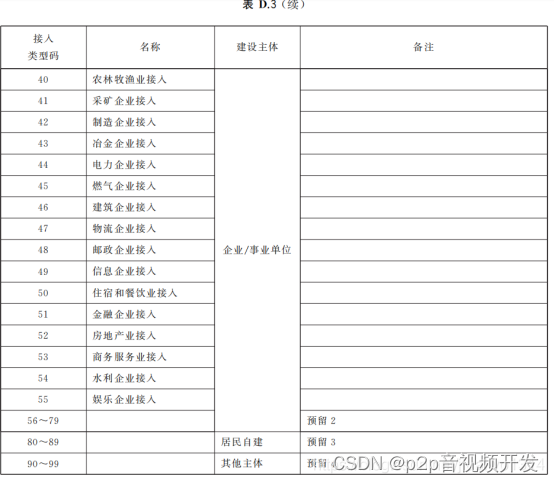

行业编码对照表（续）
图 5-1-2(d) 行业编码对照表（续）
接入类型码 名称 建设主体 备注
40农林牧渔业接入企业/事业单位—
41采矿企业接入企业/事业单位—
42制造企业接入企业/事业单位—
43冶金企业接入企业/事业单位—
44电力企业接入企业/事业单位—
45燃气企业接入企业/事业单位—
46建筑企业接入企业/事业单位—
47物流企业接入企业/事业单位—
48邮政企业接入企业/事业单位—
49信息企业接入企业/事业单位—
50住宿和餐饮业接入企业/事业单位—
51金融企业接入企业/事业单位—
52房地产业接入企业/事业单位—
53商务服务业接入企业/事业单位—
54水利企业接入企业/事业单位—
55娱乐企业接入企业/事业单位—
56~79预留—预留2
80~89预留居民自建预留3
90~99预留其他主体预留

3. 类型编码

类型编码为3位数字（111~999），表示设备或资源的类型。分为前端主设备、前端外围设备、平台设备、中心用户、终端用户、平台外接服务器等类型。

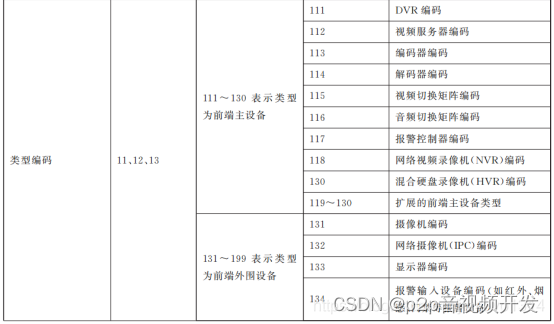

前端主设备（111~130）：

类型编码表-前端主设备
图 5-1-2(e) 类型编码表（一）前端主设备
编码值 类型名称
111DVR编码
112视频服务器编码
113编码器编码
114解码器编码
115视频切换矩阵编码
116音频切换矩阵编码
117报警控制器编码
118网络视频录像机（NVR）编码
119~130扩展的前端主设备类型
130混合硬盘录像机（HVR）编码

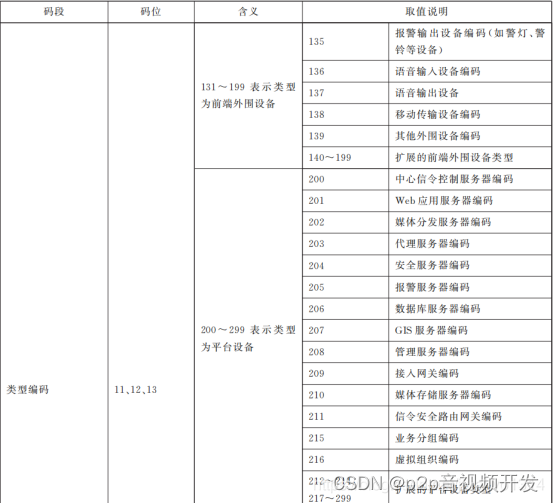

前端外围设备（131~199）及平台设备（200~299）：

类型编码表-前端外围设备及平台设备
图 5-1-2(f) 类型编码表（二）前端外围设备及平台设备
编码值 类型名称
131摄像机编码
132网络摄像机（IPC）编码
133显示器编码
134报警输入设备编码（如红外、烟雾等）
135报警输出设备编码（如报警灯、警铃等）
136语音输入设备编码
137语音输出设备编码
138移动传输设备编码
139其他外围设备编码
140~199扩展的前端外围设备类型
编码值 类型名称
200中心信令控制服务器编码
201Web应用服务器编码
202媒体分发服务器编码
203代理服务器编码
204安全服务器编码
205报警服务器编码
206数据库服务器编码
207GIS服务器编码
208管理服务器编码
209接入网关编码
210媒体存储服务器编码
211信令安全路由网关编码
215业务分组编码
216虚拟组织编码
217~299扩展的平台设备类型

中心用户（300~399）、终端用户（400~499）及平台外接服务器（500~599）：

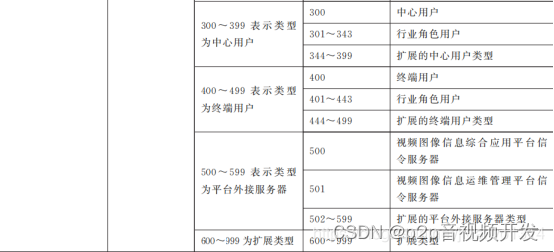

类型编码表-用户及平台外接服务器
图 5-1-2(g) 类型编码表（三）用户及平台外接服务器
编码范围 类别说明 具体编码值 类型名称
300~399 中心用户 表示类型为中心用户 300中心用户
301~343行业角色用户
344~399扩展的中心用户类型
400~499 终端用户 表示类型为终端用户 400终端用户
401~443行业角色用户
444~499扩展的终端用户类型
500~599 平台外接服务器 表示类型为平台外接服务器 500视频图像信息综合应用平台信令服务器
501视频图像信息运维管理平台信令服务器
502~599扩展的平台外接服务器类型
600~999扩展类型600~999扩展类型

4. 网络标识

网络标识为1位数字（第14位），表示设备所在的网络类型。

网络标识编码表
图 5-1-2(h) 网络标识编码表
码段 码位 含义 取值说明
网络标识 14 网络标识编码 0~4为监控报警专网，5为公安信息网，6为政务网，7为Internet网，8为社会资源接入网，9预留

5. 序号

序号指设备或用户的序号。由6位数字组成，即20位国标编码中的15-20位，范围为：000001~999999。

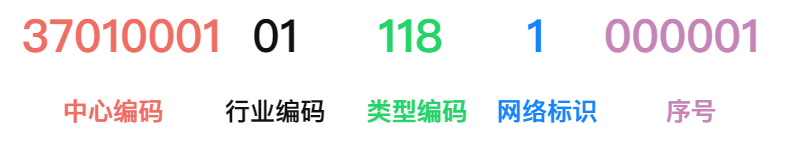

6. 国标编码示例

以下为一个完整的20位国标编码示例：

国标编码示例
图 5-1-2(i) 国标编码示例
编码段 码位 示例值 说明
中心编码1~837010001山东省济南市某基层接入单位
行业编码9~1001社会治安社区接入
类型编码11~13118网络视频录像机（NVR）
网络标识141监控报警专网
序号15~20000001第1号设备

完整编码：37010001 01 118 1 000001

注意事项

配置通道参数时，请确保本地ID、本地域、本地IP、本地端口、本地密码和收流端口范围均已正确填写。传输协议需与摄像机端配置保持一致。

（二）配置协议参数

完成通道参数配置后，点击"下一步"进入第二步"配置协议参数"，用于配置上级平台对接信息。界面如下：

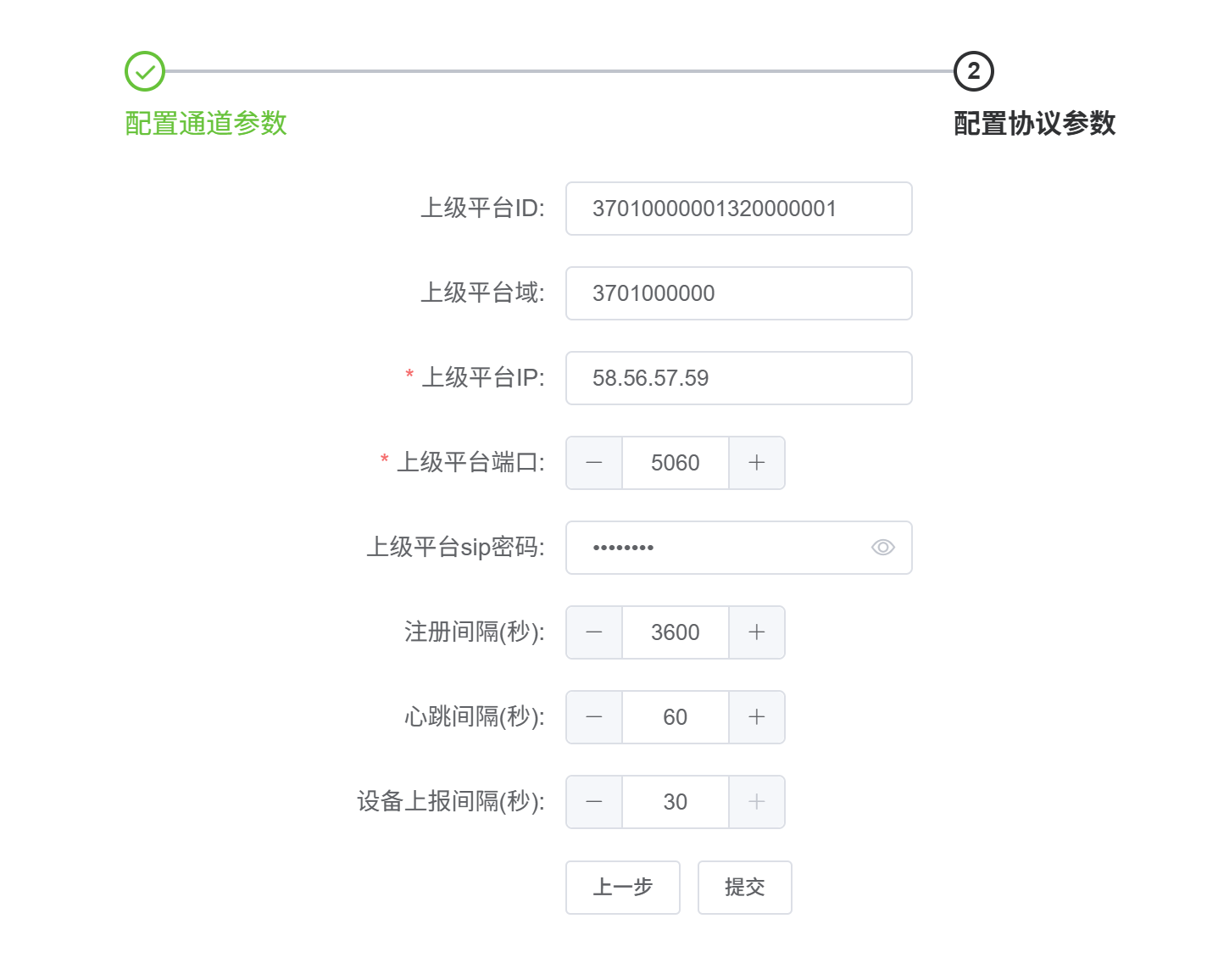

GB28181协议参数配置界面
图 5-1-2(j) GB28181协议参数配置界面（步骤二）

具体参数说明如下：

参数名称 说明 示例值 是否必填
上级平台ID 上级平台国标服务器ID（20位编码） 37010000001320000001 是
上级平台域 上级平台国标域（10位编码） 3701000000 是
上级平台IP 上级平台IP地址 58.56.57.59 是
上级平台端口 上级平台国标通信端口号 5060 是
上级平台SIP密码 上级国标服务器登录密码 ****** 否
注册间隔（秒） 国标注册间隔时间，默认3600，单位为秒 3600 是
心跳间隔（秒） 国标心跳间隔时间，默认60，单位为秒 60 是
设备上报间隔（秒） 国标设备上报时间，默认30，单位为秒 30 是
（三）摄像机端国标配置

对GB28181协议配置完成后，也需要对摄像机（如海康威视等）进行对应的国标配置。以下以海康威视摄像机为例，展示摄像机端的国标平台接入配置：

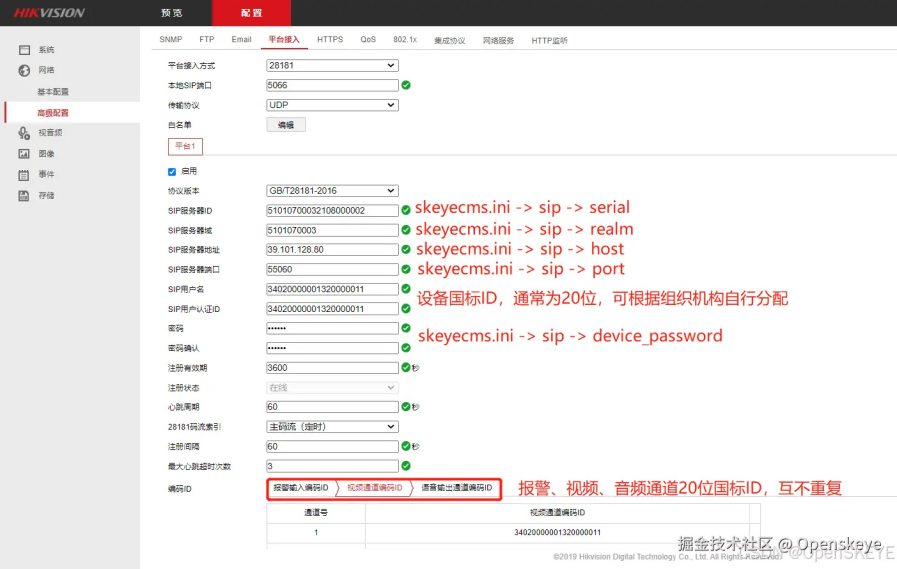

海康威视摄像机GB28181配置界面
图 5-1-2(k) 海康威视摄像机GB28181平台接入配置

摄像机端需配置以下关键参数，确保与网关端的通道参数和协议参数一一对应：

参数名称 说明 与网关端对应关系
平台接入方式 选择"28181" —
协议版本 选择GB/T28181-2016 —
SIP服务器ID 填写网关的本地ID 对应网关"本地ID"
SIP服务器域 填写网关的本地域 对应网关"本地域"
SIP服务器地址 填写网关的本地IP 对应网关"本地IP"
SIP服务器端口 填写网关的本地端口 对应网关"本地端口"
SIP用户名 摄像机的国标ID（20位） 需唯一，不可与报警/音频通道重复
密码 填写与网关端一致的密码 对应网关"本地密码"
注册有效期 建议与网关端一致 对应网关"注册间隔"
心跳周期 建议与网关端一致 对应网关"心跳间隔"
最大心跳超时次数 建议设置为3 —
重要提示

报警通道、视频通道、音频通道的20位国标ID互不重复，请确保各通道编码唯一。配置完成后，检查摄像机注册状态是否显示为"在线"。

配置完成检查清单
  • 网关端通道参数（本地ID、本地域、本地IP、本地端口、本地密码）已正确填写
  • 网关端协议参数（上级平台ID、域、IP、端口）已正确填写
  • 摄像机端SIP服务器参数与网关端通道参数一一对应
  • 摄像机端密码与网关端本地密码一致
  • 摄像机注册状态显示"在线"
  • 防火墙已放行SIP端口（默认5060）和收流端口范围（如30000~30500）

5.1.3 属性列表

属性列表位于数据源列表下方，以表格形式展示当前选中数据源的属性配置。属性列表顶部有Tab切换标签，默认显示"采集"相关属性。

硬件接口数据源属性列

列名 说明 示例值
标识符 属性的唯一标识，用于数据映射和引用 temp_01、pressure_02
描述 对该属性的中文描述 1号温度传感器
数据类型 数据的类型 INT16、FLOAT、BOOL等
交换高低字节 是否交换字节序（AB/BA），用于解决大小端问题 是 / 否
最新值 该属性最近一次采集到的数据值 25.6
缩放因子 数据的缩放系数，用于将原始值转换为工程值 0.1

视频类数据源属性列（ONVIF/GB28181）

列名 说明 示例值
通道名称 视频通道的名称 大门入口_通道1
通道编号 视频通道的编号 CH001
状态 通道当前状态 在线 / 离线
报警事件 关联的报警事件类型 移动侦测、视频遮挡
拍照时间间隔（秒） 自动拍照的时间间隔，0表示不自动拍照 30
报警图片 报警触发时自动拍摄的图片 （缩略图展示）
最新图片 最近一次拍摄或抓拍的图片 （缩略图展示）

5.1.4 属性编辑

点击属性列表中的编辑按钮，将弹出属性编辑对话框。对话框中包含以下配置字段：

字段 说明 配置要点
标识符 属性的英文标识名称 使用小写字母和下划线，如 temp_sensor_01，不可重复
描述 属性的中文名称 简洁明了，如"车间A温度传感器"
起始地址 数据在设备中的寄存器地址 Modbus地址格式，如 40001 表示保持寄存器地址1
数据类型 采集数据的类型 可选：INT16、UINT16、INT32、UINT32、FLOAT、BOOL等
操作类型 对该属性的操作方式 只读（采集）/ 读写（采集+写入）
交换内高低字节 是否交换数据内部的高低字节 当设备使用与网关不同的字节序时需要开启
基值 数据的基准偏移值 工程值 = 原始值 * 缩放因子 + 基值，通常为0
缩放因子 数据的缩放系数 如传感器输出0-4095对应0-100度，缩放因子为100/4096=0.0244
小数位数 显示值保留的小数位数 0-6位，如温度显示2位小数
数据上报方式 数据上报的触发方式 按周期上报 / 变化上报 / 两者兼有
配置技巧

工程值计算公式：工程值 = 原始值 x 缩放因子 + 基值。例如，4-20mA电流信号经ADC转换为0-4095的数字量，对应0-100的温度值，则缩放因子 = 100 / 4095 = 0.02442，基值 = 0。

注意事项

修改属性配置后，需要重新启用数据源才能使配置生效。正在采集中的数据源修改配置可能导致短暂的数据中断。

5.2 分屏展示

分屏展示页面用于实时查看已添加的视频数据源画面，支持多种布局方式。

5.2.1 页面布局

分屏展示页面分为左右两个区域：

区域 说明
左侧 - 设备树列表 以树形结构展示已添加的视频数据源设备，可展开查看各通道
右侧 - 视频显示区域 根据选择的布局方式显示一个或多个视频画面

5.2.2 设备树列表

左侧设备树以树形结构展示所有已添加的视频类数据源设备。设备命名格式通常为：编号_IP地址，例如：

点击设备节点可展开查看其下属的视频通道，点击具体通道即可在右侧显示区域播放该通道的视频画面。

5.2.3 视频布局切换

分屏展示支持以下布局模式：

布局模式 说明 适用场景
单屏 整个显示区域仅显示一个视频画面 需要查看某个摄像头的详细画面
四分屏 显示区域分为2x2共4个画面 同时监控4个关键位置
六分屏 显示区域分为3x2共6个画面 同时监控6个位置

5.2.4 操作步骤

  1. 在左侧菜单中点击"采集管理"下的"分屏展示"进入页面
  2. 在左侧设备树中找到需要查看的视频设备
  3. 展开设备节点，选择要查看的视频通道
  4. 视频画面将自动显示在右侧显示区域的第一个可用窗口中
  5. 点击布局切换按钮，选择合适的分屏模式（单屏/四分屏/六分屏）
  6. 继续从设备树中选择其他通道，填充到不同的显示窗口
  7. 如需全屏查看某个画面，点击该画面上的"全屏"按钮
说明

分屏展示仅对ONVIF和GB28181类型的视频数据源有效。硬件接口类型的数据源不会出现在设备树中。

6. 历史记录

历史记录模块用于查看和分析采集数据的历史趋势，支持数据查询、图表展示和数据导出功能。

页面为空

经实际访问确认，当前设备的历史记录页面为空白（页面无任何渲染内容）。这是因为需要先在采集管理中配置数据源并启用采集，同时确保系统配置中的"记录存储"开关已开启。数据采集运行一段时间后，刷新页面即可看到历史数据。

6.1 预期功能

历史记录页面在数据采集正常运行后，应提供以下功能：

功能 说明
数据源选择 选择需要查看历史数据的数据源和属性
时间范围 设置查询的时间范围（如最近1小时、最近24小时、自定义时间段）
趋势图表 以折线图形式展示数据变化趋势
数据表格 以表格形式展示详细的历史数据记录
数据导出 将历史数据导出为CSV或Excel文件

6.2 查看历史数据的前提条件

  1. 已在"采集管理 > 采集配置"中添加并启用数据源
  2. 已在"系统管理 > 系统配置"中开启"记录存储"开关
  3. 数据采集已运行一段时间（至少几分钟以上）
  4. "存储时间天数"设置大于0
  5. 刷新浏览器页面（按F5或Ctrl+R）
提示

如果完成以上步骤后页面仍为空白，请检查系统日志中是否有错误信息，或联系技术支持。

7. AI管理

AI管理模块用于管理部署在网关上的AI模型，实现边缘侧的智能分析和识别功能。

页面为空

经实际访问确认，当前设备的AI管理页面为空白（页面无任何渲染内容）。这是因为需要先上传AI模型文件后才会有内容显示。AI模型通常需要从供应商处获取或自行训练后转换为网关支持的格式。

7.1 预期功能

AI管理页面在上传AI模型后，应提供以下功能：

功能 说明
模型上传 上传AI模型文件到网关设备
模型管理 查看、启用/禁用、删除已上传的AI模型
模型配置 配置模型的输入输出参数和推理参数
推理结果 查看AI模型的实时推理结果

7.2 支持的AI应用场景

应用场景 说明 关联模块
安全帽检测 检测视频画面中的人员是否佩戴安全帽 规则引擎（安全帽告警联动）
车辆检测 检测视频画面中的车辆信息和违规行为 规则引擎（车辆告警联动）
人员检测 检测视频画面中的人员数量和行为 规则引擎
火焰/烟雾检测 检测视频画面中的火焰或烟雾 规则引擎
缺陷检测 检测产品表面的缺陷和异常 数据应用

8. 数据应用

数据应用模块用于配置采集数据的转发目标，支持将边缘网关采集到的数据转发到外部平台或云服务。

8.1 页面说明

数据应用页面以卡片形式展示所有已配置的数据应用。每个应用卡片包含以下信息：

字段 说明
名称 数据应用的自定义名称
协议类型 数据转发的协议类型
启用开关 控制该数据应用是否启用
操作按钮 编辑 / 设置 / 日志 / 删除

8.2 支持的应用类型

8.2.1 HTTP转发

通过HTTP/HTTPS协议将数据转发到指定的Web服务或API接口。

配置参数 说明 示例值
应用名称 自定义名称 HTTP转发_生产平台
服务器地址 目标HTTP服务器的URL http://api.example.com/data
请求方法 HTTP请求方法 POST / GET / PUT
请求头 自定义HTTP请求头（可选） {"Content-Type": "application/json"}
数据格式 发送数据的格式 JSON / XML
转发周期 数据转发的间隔时间 5000ms
超时时间 请求超时时间 10000ms

8.2.2 MQTT转发

通过MQTT协议将数据发布到MQTT Broker，适用于物联网平台对接。

配置参数 说明 示例值
应用名称 自定义名称 MQTT转发_阿里云
Broker地址 MQTT服务器地址 mqtt.example.com
端口号 MQTT服务端口 1883（TCP）/ 8883（TLS）
用户名 MQTT认证用户名 gateway_user
密码 MQTT认证密码 mqtt_password
Client ID MQTT客户端标识 aiotec_gateway_001
发布主题 数据发布的MQTT Topic /devices/gateway001/data
QoS等级 消息服务质量等级 0 / 1 / 2
数据格式 消息体格式 JSON
TLS加密 是否启用TLS加密 是 / 否

8.2.3 私有云服务

通过私有协议将数据转发到AIOTEC私有云平台，适用于需要使用AIOTEC云平台功能的场景。

配置参数 说明 示例值
应用名称 自定义名称 私有云_工厂监控
服务器地址 私有云平台地址 https://cloud.aiotec.com
设备令牌 设备在云平台的认证令牌 从云平台获取
心跳周期 设备心跳上报间隔 60秒

8.3 添加数据应用

  1. 在数据应用页面，点击"添加数据应用"按钮
  2. 选择应用类型（HTTP转发 / MQTT转发 / 私有云服务）
  3. 填写应用名称
  4. 根据所选类型填写对应的配置参数（参见上方参数表）
  5. 选择需要转发的数据源（可多选）
  6. 点击"确定"保存配置
  7. 打开启用开关，开始数据转发
提示

添加数据应用后，可通过"日志"按钮查看数据转发的实时日志，确认数据是否正常发送。如果转发失败，请检查网络连接和目标服务器配置。

9. 规则引擎

规则引擎模块允许用户创建自定义的业务规则，实现数据的条件判断和自动联动。当采集数据满足预设条件时，系统将自动执行相应的动作。

9.1 页面说明

规则引擎页面以表格形式展示所有已创建的规则：

列名 说明
序号 规则的自动编号
场景名称 规则的自定义名称，描述规则的业务场景
操作 配置 / 编辑 / 删除

9.2 已有规则示例

系统中可能预置了以下规则示例：

规则名称 说明
车辆告警联动 当AI检测到车辆违规时，触发告警通知和视频抓拍
安全帽告警联动 当AI检测到未佩戴安全帽时，触发告警通知和视频抓拍

9.3 新增规则

  1. 在规则引擎页面，点击"新增规则"按钮
  2. 填写场景名称（如"温度超限告警"）
  3. 配置触发条件：选择数据源和属性，设置判断条件（如"温度 > 80"）
  4. 配置执行动作：选择触发后执行的操作（如发送告警、抓拍图片、控制设备等）
  5. 设置规则的启用状态和优先级（可选）
  6. 点击"确定"保存规则

9.4 规则配置参数

参数 说明 示例值
场景名称 规则的业务名称 温度超限告警
触发数据源 规则关联的数据源 温度传感器_01
触发属性 规则关联的属性 temp_01
判断条件 触发规则的条件表达式 值 > 80
执行动作 条件满足时执行的操作 发送告警 / 抓拍 / 联动控制
持续时长 条件持续满足多久才触发（防抖动） 10秒
冷却时间 两次触发之间的最小间隔 60秒
说明

点击"配置"按钮可以查看和修改规则的详细触发条件和执行动作。点击"编辑"按钮可以修改规则的基本信息。

10. 函数计算

函数计算模块允许用户编写自定义的数据处理函数，对采集到的数据进行复杂的计算、转换和聚合处理。

10.1 页面说明

函数计算页面以表格形式展示所有已创建的函数：

列名 说明
序号 函数的自动编号
函数名称 函数的自定义名称
描述 函数功能的简要描述
操作 编辑 / 删除

10.2 新增函数

  1. 在函数计算页面，点击"新增函数"按钮
  2. 填写函数名称（如"温度平均值计算"）
  3. 填写函数描述
  4. 编写函数代码（支持JavaScript/Lua等脚本语言，具体以系统支持为准）
  5. 配置函数的输入参数（关联的数据源属性）
  6. 配置函数的输出参数
  7. 设置函数的执行周期（如每10秒执行一次）
  8. 点击"确定"保存函数
提示

函数计算适用于需要对多个数据源数据进行聚合计算的场景，例如：计算多个温度传感器的平均值、根据流量和温差计算能耗等。

11. 用户管理

用户管理模块用于管理系统登录账户，包括添加、编辑和删除用户。

11.1 页面说明

用户管理页面以表格形式展示所有系统用户：

列名 说明
序号 用户的自动编号
用户名 登录系统的用户名
操作 编辑 / 删除

11.2 系统默认用户

用户名 说明
admin 系统管理员，拥有所有功能的完整权限
user 普通用户，拥有部分功能的查看和操作权限
安全警告

admin账户是系统最高权限账户，请妥善保管密码。不建议在日常操作中使用admin账户，建议创建权限受限的普通用户进行日常操作。

11.3 新增用户

  1. 在用户管理页面，点击"新增"按钮
  2. 输入用户名（字母、数字组合，不可与已有用户名重复）
  3. 输入密码（建议使用强密码：包含大小写字母、数字和特殊字符，长度不少于8位）
  4. 确认密码
  5. 设置用户角色和权限（可选）
  6. 点击"确定"保存

11.4 编辑用户

  1. 在用户列表中找到目标用户，点击"编辑"按钮
  2. 修改需要变更的信息（如密码、权限等）
  3. 点击"确定"保存修改
注意

不建议删除admin用户。如果删除admin用户，将无法使用管理员权限登录系统进行高级配置。如需重置admin密码，请联系技术支持。

12. 组态管理

组态管理模块提供可视化组态编辑功能，用户可以通过拖拽方式创建自定义的监控画面，实时展示设备状态和数据。

12.1 页面说明

组态管理页面以表格形式展示所有已创建的组态画面：

列名 说明
序号 组态的自动编号
组态名称 组态画面的自定义名称
创建时间 组态画面的创建日期和时间
操作 部署 / 预览 / 编辑 / 删除

12.2 操作按钮说明

按钮 功能
部署 将组态画面发布到运行环境，使其可以实时展示数据
预览 预览组态画面的效果（编辑模式下的预览）
编辑 进入组态编辑器，修改画面布局和绑定数据
删除 删除该组态画面

12.3 新增组态

  1. 在组态管理页面，点击"新增"按钮
  2. 输入组态名称（如"车间A监控画面"）
  3. 进入组态编辑器界面
  4. 从组件库中选择需要的组件（图表、仪表、文本、图片等）拖拽到画布上
  5. 配置组件的数据绑定（关联采集管理中的数据源属性）
  6. 调整组件位置、大小和样式
  7. 保存组态画面
  8. 点击"预览"查看效果，确认无误后点击"部署"发布

13. 系统管理

系统管理模块包含多个子模块，用于配置和维护网关系统的基本运行参数。系统管理包含以下子模块：

13.1 系统信息

系统信息页面显示网关设备的基本信息和授权状态。

13.1.1 信息参数

参数 说明 当前值
系统版本 当前运行的系统固件版本号 1.1.20260615
设备序列号 设备的唯一序列号，用于设备识别和授权 （设备唯一编号）
开放令牌 用于API调用的开放令牌 （系统生成的令牌字符串）
剩余天数 系统授权剩余有效天数 25天

13.1.2 授权管理

页面提供"去授权"按钮，点击后可跳转到授权管理页面进行授权操作。

重要提醒

请密切关注"剩余天数"。当剩余天数不足时，请及时联系供应商进行授权续期。授权到期后，系统功能可能受到限制。

13.2 时间配置

时间配置页面用于设置系统的时间和时区，确保系统时间准确，这对数据记录和日志审计非常重要。

13.2.1 配置参数

参数 说明 配置方式
时间同步方式 系统时间的同步方式 手动设置 / NTP自动同步
时区 系统所在时区 UTC+08:00（北京时间）
系统时间 当前系统显示的时间 （只读显示）
设置时间 手动设置系统时间 选择日期和时间

13.2.2 操作步骤

  1. 进入"系统管理 > 时间配置"页面
  2. 选择时间同步方式（推荐使用NTP自动同步）
  3. 确认时区设置为 UTC+08:00
  4. 如需手动设置时间，在"设置时间"字段选择正确的日期和时间
  5. 或点击"同步计算机时间"按钮，将系统时间同步为当前操作电脑的时间
  6. 点击"保存"按钮，使配置生效
提示

推荐使用"同步计算机时间"功能快速校准系统时间。如果网络环境允许，建议开启NTP自动同步，确保系统时间长期准确。

13.3 系统配置

系统配置页面包含数据存储配置、系统升级和系统重启功能。

13.3.1 数据存储配置

参数 说明 默认值 配置建议
记录存储开关 是否启用数据记录存储功能 已开启 建议开启，用于历史数据查询和分析
断网续传开关 网络断开时是否缓存数据，恢复网络后续传 已关闭 网络不稳定时建议开启，避免数据丢失
存储时间天数 数据记录保留的天数，超过后自动删除 1天 根据存储空间和数据重要性设置，建议3-30天

13.3.2 系统升级

系统升级功能允许用户上传固件更新文件（.bin格式）来更新网关系统。

  1. 获取最新的固件更新文件（.bin文件），从供应商处下载
  2. 在系统配置页面，找到"系统升级"区域
  3. 点击上传按钮，选择下载好的.bin固件文件
  4. 等待文件上传完成
  5. 点击"确定"按钮，开始系统升级
  6. 等待升级完成，系统将自动重启
升级警告

系统升级过程中请勿断电或断开网络连接，否则可能导致设备无法启动。升级前请备份重要配置。升级过程通常需要3-10分钟。

13.3.3 系统重启

点击"系统重启"按钮将重新启动网关设备。重启后所有服务将自动恢复。

注意

系统重启会导致短暂的服务中断（约1-3分钟），正在进行的采集和转发操作将暂停。请在业务低峰期执行重启操作。

13.4 系统白名单

系统白名单功能用于限制可以访问网关管理界面的IP地址范围，提高系统安全性。

13.4.1 配置参数

参数 说明 示例值
状态开关 是否启用IP白名单功能 开启 / 关闭
IP规则 允许访问的IP地址或IP段，多个规则用逗号分隔 192.168.0.*,192.168.1.*

13.4.2 配置步骤

  1. 进入"系统管理 > 系统白名单"页面
  2. 打开白名单状态开关（启用白名单功能）
  3. 在IP规则输入框中输入允许访问的IP地址或IP段
  4. 多个IP规则之间使用英文逗号分隔
  5. 点击"确定"按钮保存配置

IP规则格式说明

格式 说明 示例
完整IP 允许特定IP地址访问 192.168.0.100
通配符 使用 * 匹配一段IP范围 192.168.0.*（匹配192.168.0.1-254）
CIDR 使用CIDR表示法指定IP段 192.168.0.0/24
安全警告

启用白名单后，只有白名单中的IP地址才能访问管理界面。请务必将您自己的IP地址添加到白名单中，否则将被锁定无法访问。如果不慎被锁定，需要通过串口控制台或其他物理方式恢复。

13.5 系统日志

系统日志页面用于查看和管理网关的运行日志，是排查问题的重要工具。

13.5.1 页面功能

功能 说明
搜索框 输入关键词搜索日志内容
翻页按钮 浏览不同页的日志记录
显示数量 设置每页显示的日志条数，默认5000条
恢复按钮 恢复日志显示到最新状态
下载按钮 将日志导出为文件下载到本地
清除按钮 清除当前所有日志记录（不可恢复）
全屏按钮 将日志区域全屏显示，便于查看大量日志

13.5.2 日志查看步骤

  1. 进入"系统管理 > 系统日志"页面
  2. 日志将自动显示最新的运行记录
  3. 使用搜索框输入关键词过滤日志（如"error"、"采集"等）
  4. 使用翻页按钮浏览历史日志
  5. 如需保存日志，点击"下载"按钮导出日志文件
  6. 排查问题时，可点击"全屏"按钮查看更多日志内容
提示

当遇到数据采集异常、转发失败等问题时，建议先查看系统日志获取错误信息。日志中通常包含错误代码和详细描述，有助于快速定位问题。

注意

点击"清除"按钮将永久删除所有日志记录，此操作不可恢复。清除前建议先下载备份日志。

13.6 PING测试

PING测试工具用于测试网关设备到目标IP地址或域名的网络连通性，是排查网络问题的重要工具。

13.6.1 使用步骤

  1. 进入"系统管理 > PING测试"页面
  2. 在IP地址或域名输入框中输入目标地址（如 192.168.0.1 或 www.baidu.com）
  3. 点击"开始检测"按钮
  4. 等待检测结果出现在下方的检测结果显示区域
  5. 查看检测结果：目标是否可达、响应时间、丢包率等信息

13.6.2 检测结果说明

指标 说明 正常范围
回复状态 目标是否响应PING请求 正常回复
响应时间 数据包往返时间 局域网 < 10ms，互联网 < 100ms
丢包率 未收到回复的数据包比例 0%（网络正常时）
使用场景

当数据转发失败时，可使用PING测试检查网关到目标服务器的网络连通性。当数据采集异常时，可PING设备IP检查设备是否在线。

14. 常见问题

14.1 无法访问管理界面

问题描述：在浏览器中输入网关地址（如 http://192.168.10.10/web/homePage）无法打开页面。

排查步骤：

  1. 检查网线是否正确连接到网关和交换机/路由器
  2. 检查网关电源指示灯是否正常亮起
  3. 检查电脑的IP地址是否与网关在同一网段（如192.168.10.x）
  4. 在命令行执行 ping 192.168.10.10 测试连通性
  5. 尝试清除浏览器缓存或使用其他浏览器
  6. 检查是否启用了系统白名单，确认您的IP在白名单中

14.2 数据采集不到数据

问题描述：数据源已启用，但属性列表中"最新值"为空或不更新。

排查步骤：

  1. 确认数据源的启用开关已打开
  2. 检查数据源的连接参数（IP地址、端口号、从站地址等）是否正确
  3. 检查设备是否在线（使用PING测试工具检测设备IP）
  4. 检查属性配置中的起始地址、数据类型是否正确
  5. 检查字节序设置（交换高低字节）是否正确
  6. 查看系统日志中是否有采集错误信息

14.3 数据转发失败

问题描述：数据应用已启用，但数据未成功转发到目标平台。

排查步骤：

  1. 确认数据应用的启用开关已打开
  2. 检查目标服务器地址和端口是否正确
  3. 使用PING测试工具检测目标服务器是否可达
  4. 检查认证信息（用户名、密码、令牌等）是否正确
  5. 查看数据应用的日志，获取详细的错误信息
  6. 检查网络防火墙是否阻止了出站连接

14.4 视频画面无法显示

问题描述：在分屏展示页面选择视频通道后，画面区域显示黑屏或加载失败。

排查步骤：

  1. 确认摄像头设备已上电并在线
  2. 检查摄像头的IP地址配置是否正确
  3. 检查ONVIF/GB28181的认证信息（用户名、密码）是否正确
  4. 确认摄像头与网关在同一网络中
  5. 尝试直接在浏览器中访问摄像头的Web界面，确认摄像头工作正常
  6. 查看系统日志中是否有视频相关的错误信息

14.5 系统时间不准确

问题描述：系统时间与实际时间不一致，导致数据记录时间错误。

解决方法：

  1. 进入"系统管理 > 时间配置"页面
  2. 点击"同步计算机时间"按钮，快速校准时间
  3. 或手动设置正确的日期和时间
  4. 点击"保存"使配置生效
  5. 如网络允许，建议配置NTP自动同步

14.6 授权即将到期

问题描述：系统信息页面显示剩余天数不足。

解决方法：

  1. 记录当前设备序列号
  2. 联系AIOTEC供应商或技术支持，提供设备序列号申请续期
  3. 获取新的授权文件后，在系统信息页面点击"去授权"进行更新

14.7 忘记管理员密码

问题描述：忘记admin用户密码，无法登录系统。

解决方法：

  1. 尝试使用默认密码 admin123 登录（如果未被修改）
  2. 如果已修改且忘记，需要通过串口控制台连接设备进行密码重置
  3. 或联系AIOTEC技术支持获取密码重置方案

15. 术语表

术语 英文 说明
边缘计算 Edge Computing 在靠近数据源的设备端进行数据处理和分析的计算模式
物联网 IoT (Internet of Things) 通过互联网将各种物理设备连接起来进行数据交换的网络
Modbus Modbus Protocol 一种工业通信协议，广泛用于PLC和传感器之间的数据通信
ONVIF Open Network Video Interface Forum 开放型网络视频接口论坛标准，用于IP视频设备的互操作性
GB28181 GB/T 28181 中国国家标准《安全防范视频监控联网系统信息传输、交换、控制技术要求》
MQTT Message Queuing Telemetry Transport 轻量级的消息传输协议，适用于物联网场景
NTP Network Time Protocol 网络时间协议，用于计算机和网络设备的时间同步
PLC Programmable Logic Controller 可编程逻辑控制器，工业自动化控制的核心设备
组态 SCADA / HMI Configuration 通过图形化界面配置工业监控画面的过程
AI推理 AI Inference 使用训练好的AI模型对新数据进行预测或分类的过程
数据源 Data Source 数据的来源设备或接口，如传感器、摄像头等
属性 Property / Attribute 数据源中具体的数据点，如温度值、压力值等
规则引擎 Rule Engine 根据预设规则对数据进行条件判断和自动处理的引擎
字节序 Byte Order (Endianness) 多字节数据在内存中的存储顺序，分为大端序和小端序
缩放因子 Scale Factor 将原始数据值转换为工程值的乘数系数
CIDR Classless Inter-Domain Routing 无类别域间路由，用于表示IP地址范围
QoS Quality of Service 服务质量，MQTT协议中消息传输的可靠性等级
文档结束

AIOTEC边缘计算网关 产品配置使用说明

系统版本：v1.1.20260615

如有技术问题，请联系AIOTEC技术支持团队
