Modbus设备接入

1、Modbus设备添加

l Modbus协议

解释：Modbus协议支持串行通信和以太网通信。

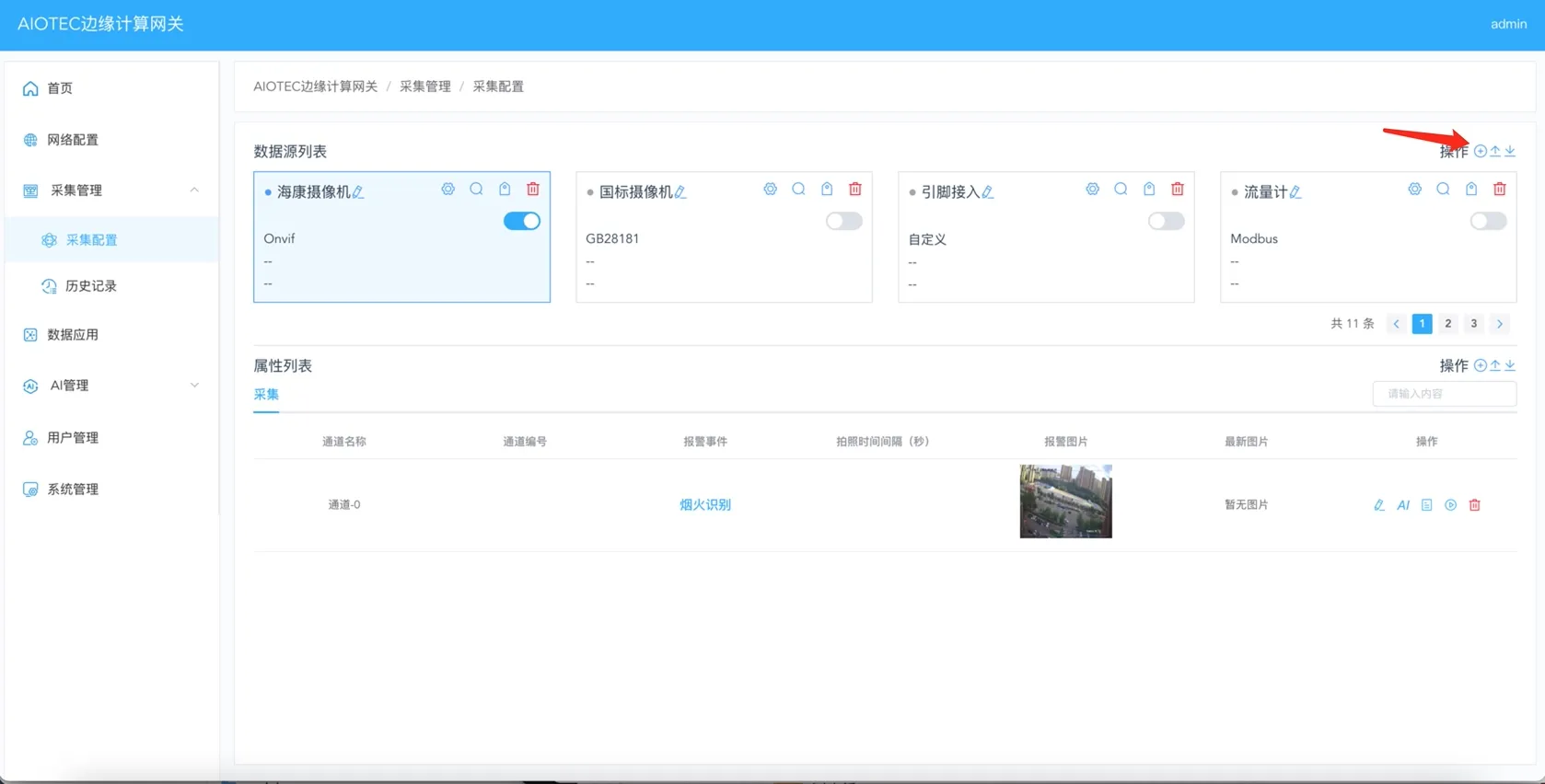

点击 采集管理 - 采集配置 - “+”添加新数据源

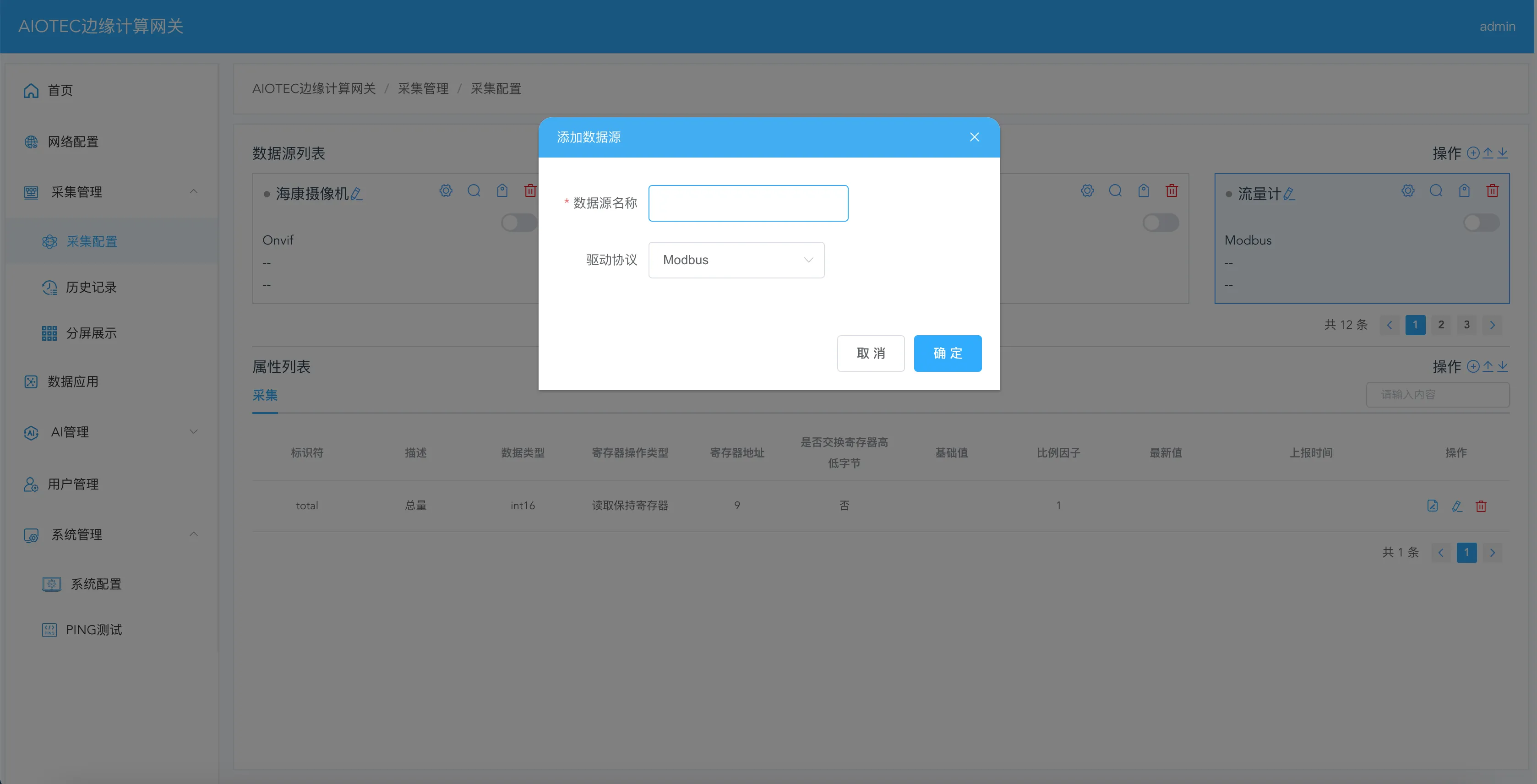

输入数据源名称及选择相应的Modbus驱动协议，点击确定保存。

选择对应添加的Modbus设备后进入一下页面

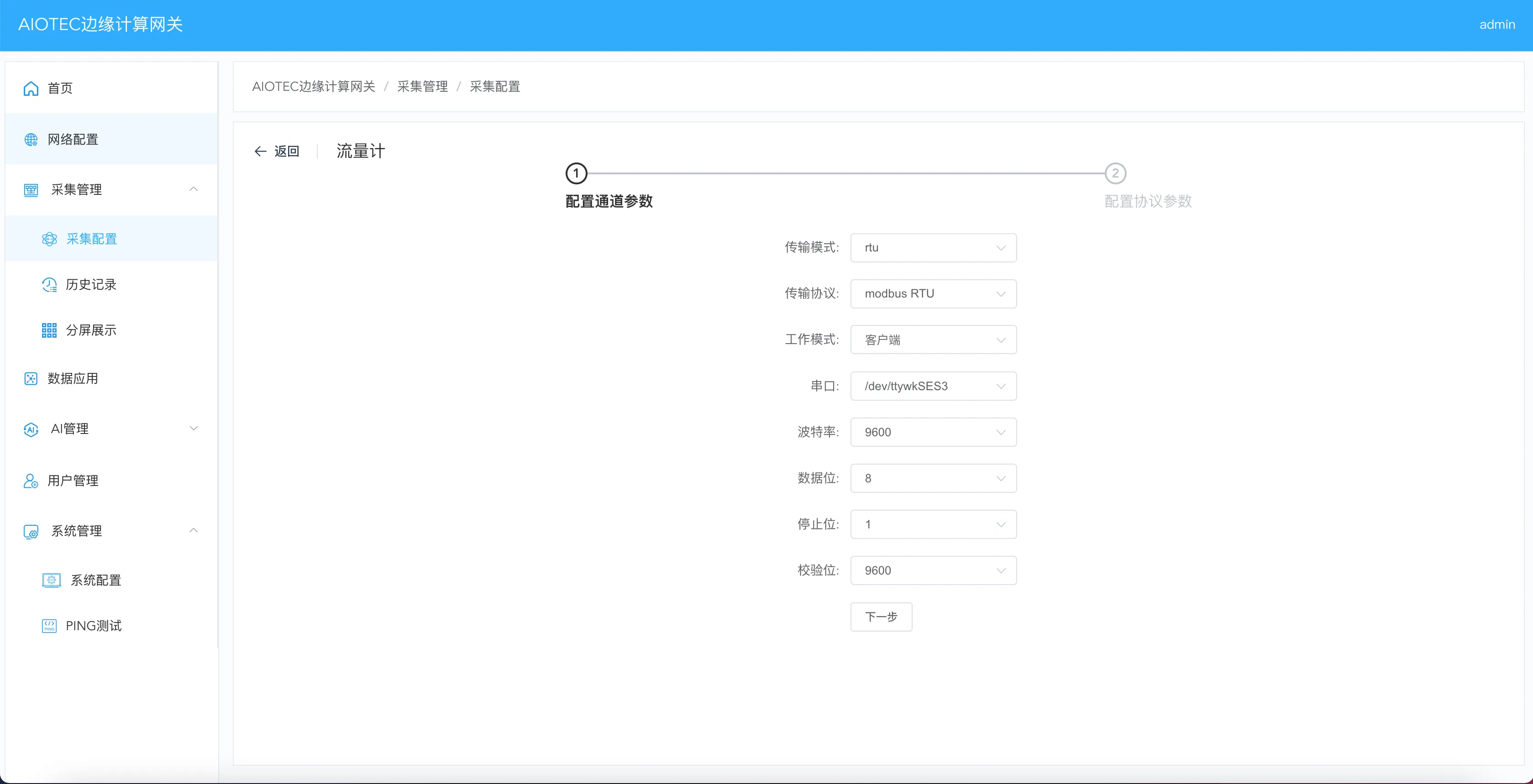

添加传输模式、传输协议、工作模式、串口、波特率、数据位、停止位、校验位的参数。

传输模式：TCP/RTU；

解释：__TCP:基于以太网的通讯协议，使用TCP/IP协议进行数据传输，用于远程访问。

解释：__RTU:是一种串口通讯协议，通常通过RS-232、RS-485等串口接口进行通讯。

传输协议：ModbusTCP/ModbusRTU；

解释：modbusTCP适用于远程通讯和大规模网络环境

解释：ModbusRTU适用于短距离、点对点或主从网络结构）

工作模型：服务端/客户端；

串口：选择对应传感器物理接口

波特率：填写波特率，常见的波特率有9600、19200、38400、57600、115200等

解释：波特率(Baud Rate)是指每秒传输的符号数,在串口通信中直接等同于每秒传输的二进制位数(bps, bits per second)

数据位：根据传感器设备的 “串口参数说明”进行填写

停止位：根据传感器设备的 “串口参数说明”进行填写

校验位：根据传感器设备的 “串口参数说明”进行填写

2、配置协议参数

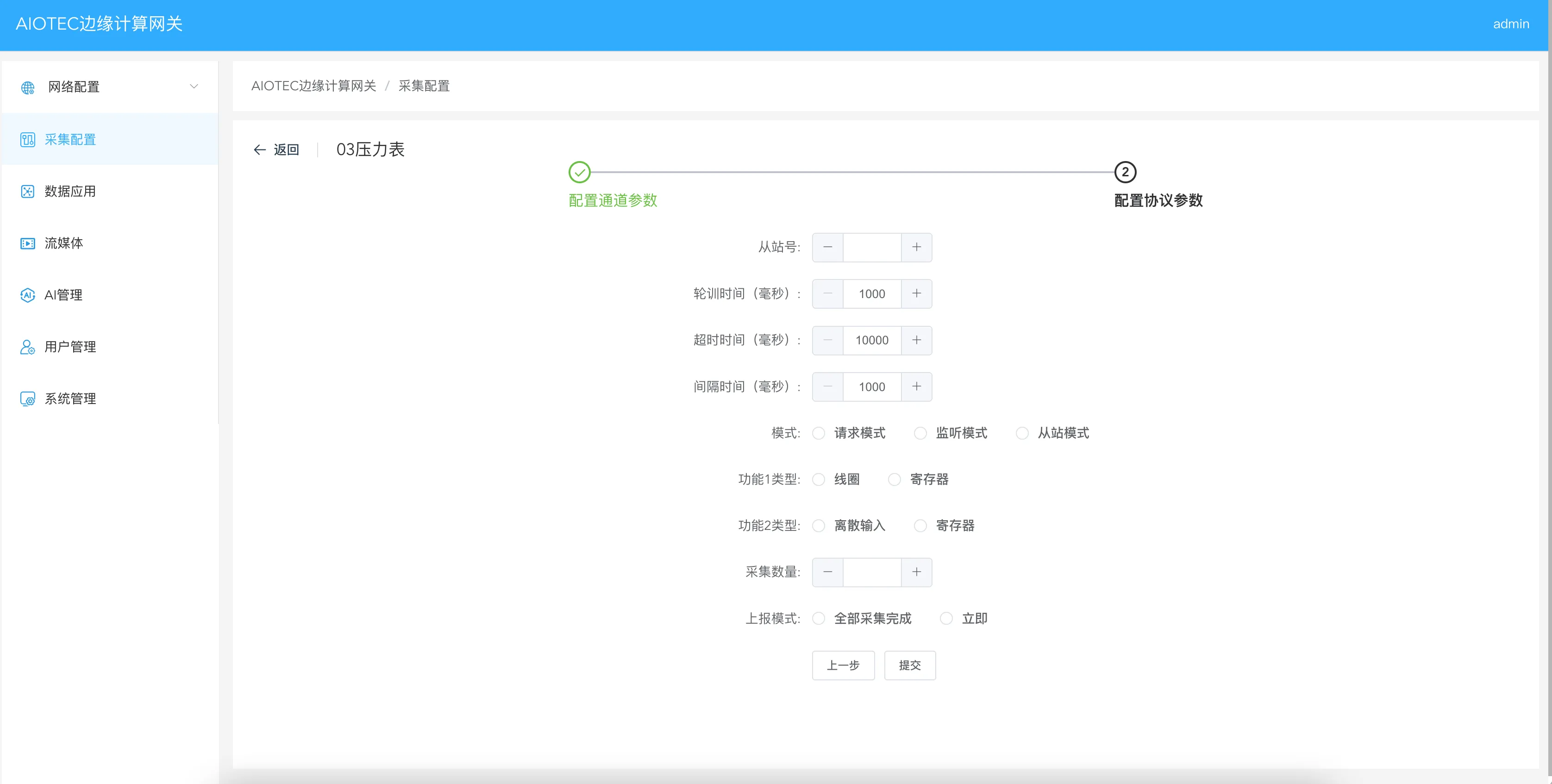

点击【下一步】，配置协议参数

l 从站号

解释：用于标识从站设备在通信网络中的唯一编号

l轮训时间

解释：指系统在进行数据采集或指令发送时，两次操作之间的时间间隔。

l超时时间

解释：超时时间是指系统在等待某个操作或响应完成时，允许的最大等待时间。

l间隔时间

解释：通常指的是两个事件之间的时间间隔

l模式：请求模式/监听模式/从站模式

解释：

请求模式：指的是主站（__Master）向从站（Slave）发送请求，从站根据请求内容进行处理并返回响应的通信模式。这种模式是Modbus协议中最常见的通信方式，主站负责发起通信，而从站负责响应请求。

监听模式：在监听模式下，设备会持续监听指定的端口、串口或无线信道，等待其他设备的连接请求。

从站根据主站的请求（如读取寄存器、写入寄存器等）执行操作，并返回结果。

l功能1类型：线圈、寄存器

解释：线圈通常表示二进制状态（如开关__/真假）

解释：寄存器是__16位的整型数值，可以存储更复杂的数据，例如传感器的读数、设置值等。

l功能2类型：离散输入、寄存器

解释：离散输入主要用于读取设备的数字输入状态，例如传感器、开关、按钮等外部设备的信号。

解释：寄存器用于存储可以被读取和写入的数据值，通常用于保存可配置参数或测量数据。例如，温度、压力、设定值等需要频繁读写的数据。

l采集数量

l上报模式：全部采集完成/立即

点击【提交】按钮对配置的参数进行保存。

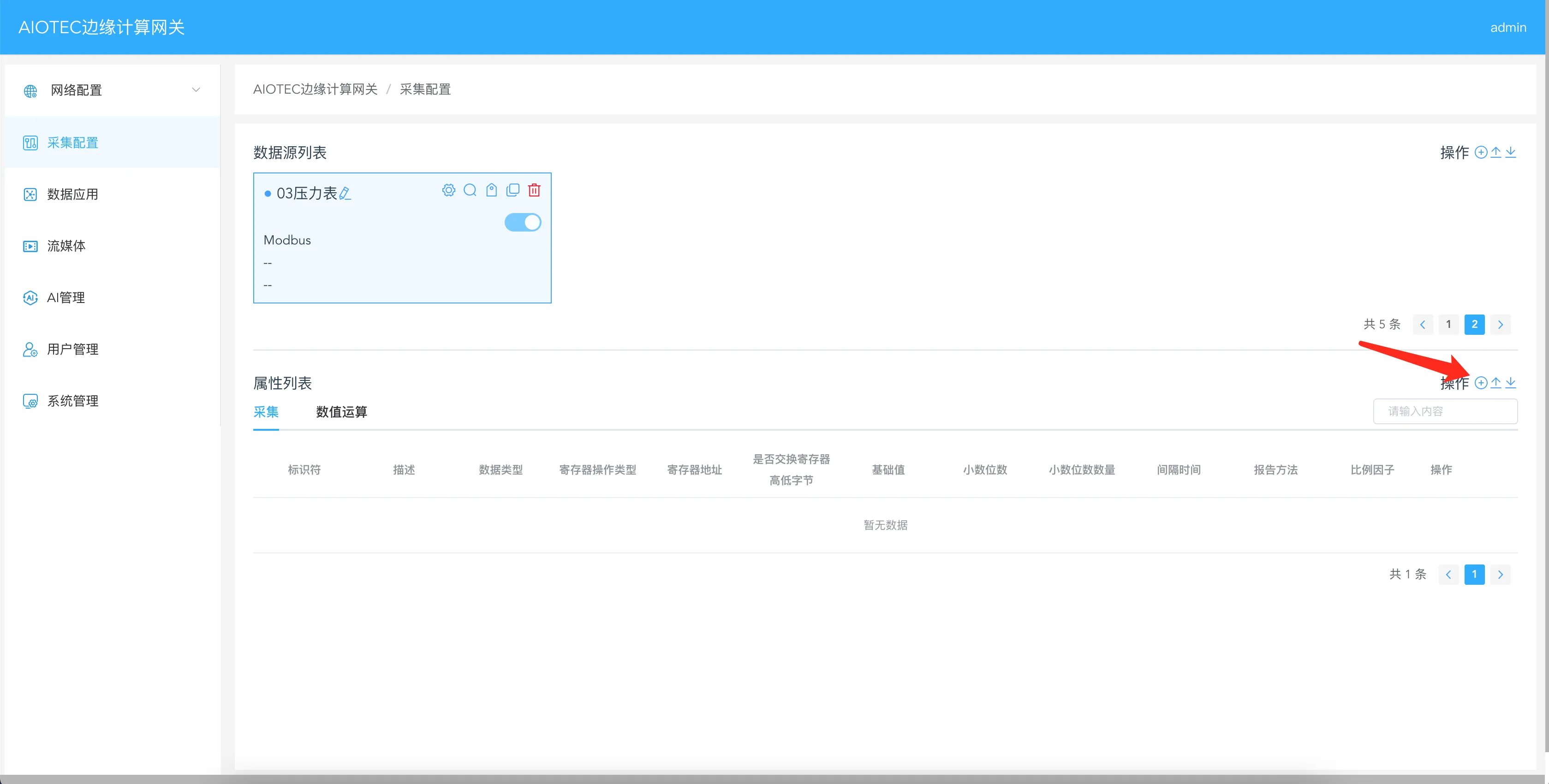

在配置完设备数据源后，可对改数据源进行属性配置，点击属性【新增】按钮。

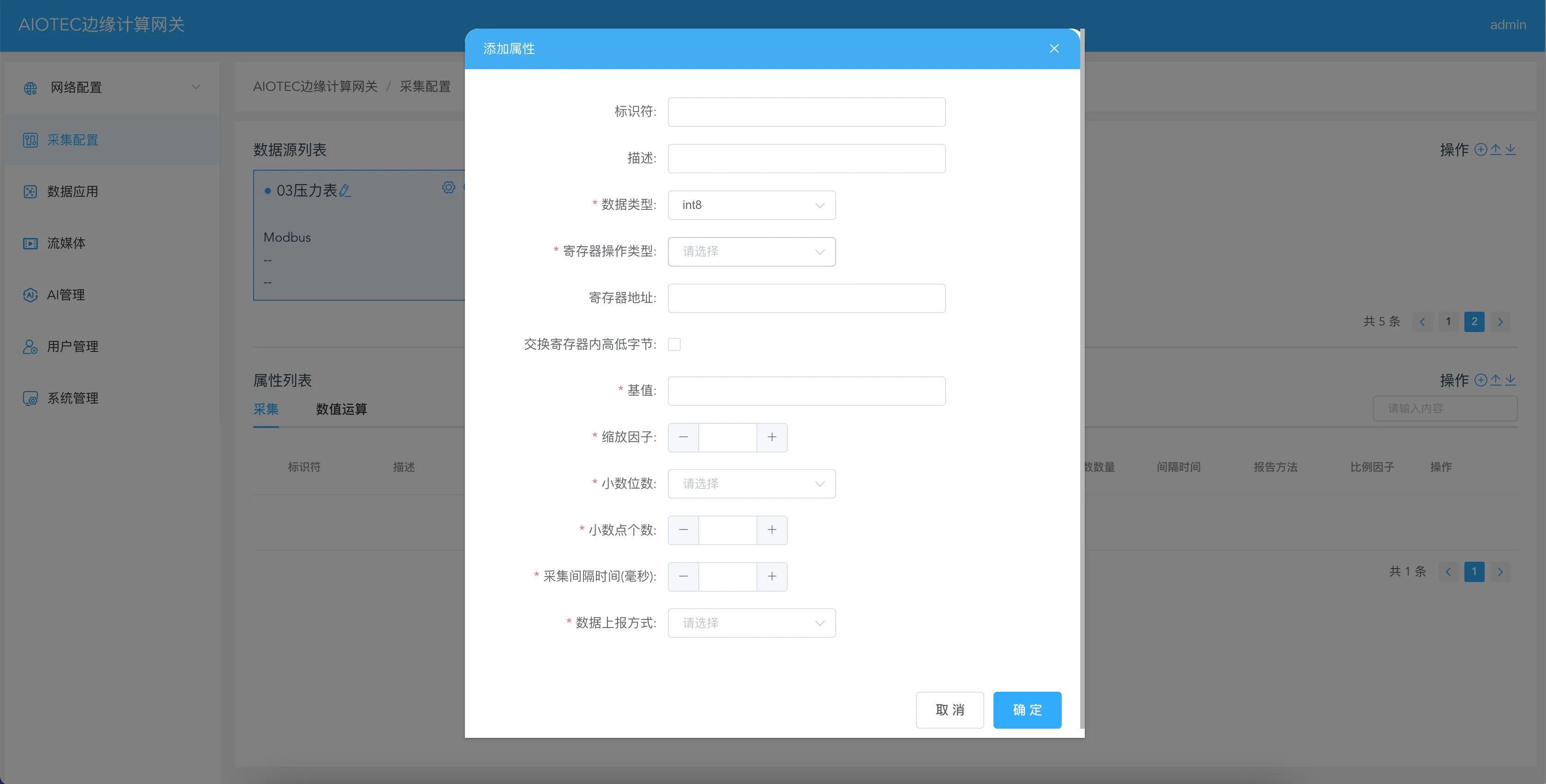

填写属性信息

l标识符

l描述

l数据类型

l寄存器操作类型

l寄存器地址

l交换寄存器内高低字节

l基值

l缩放因子

l小数位数

l采集间隔时间（毫秒）

l数据上报方式：按时上报/变更上报

点击【确定】按钮对编辑的数据进行保存生效。

3、删除

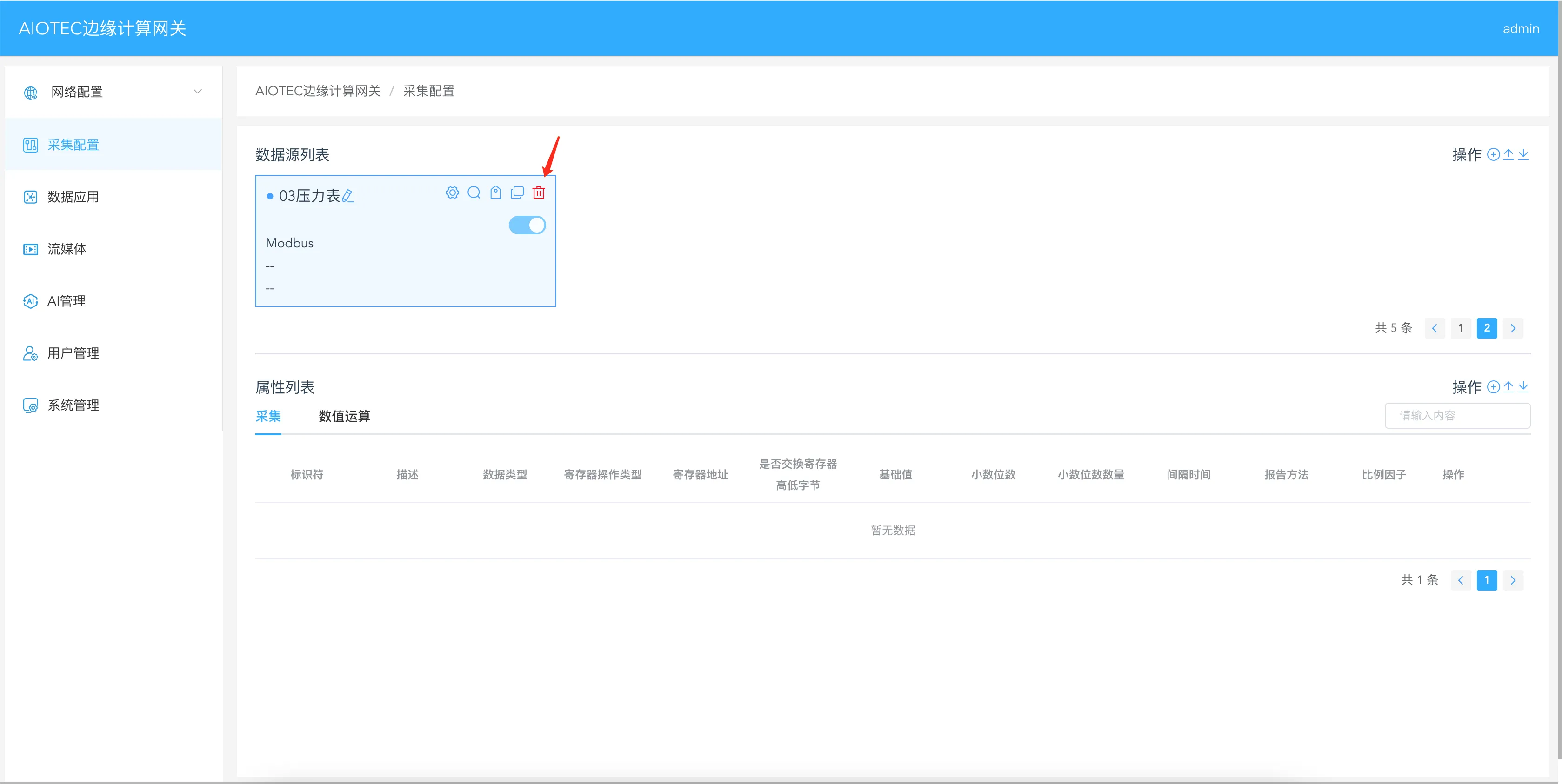

点击【删除】按钮对已经创建的采集数据源进行删除操作。
